원래 장소:
첸젠, 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:
CP81

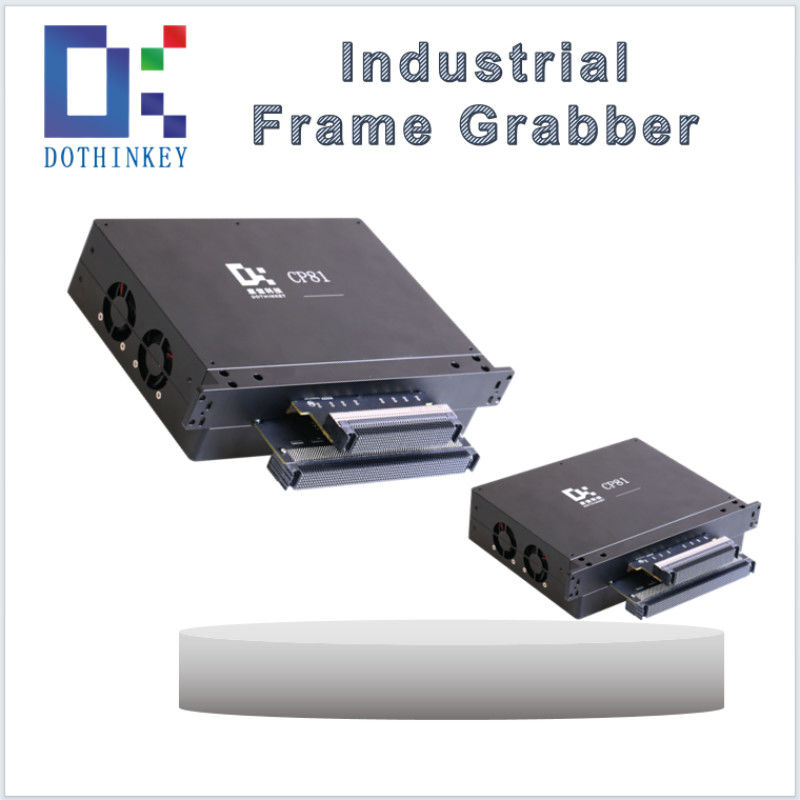

CP81 USB MIPI 캡처 카드 8×39 OS 및 8×19 LC 테스트 지원
특징:
18선 MIPI D-PHY 인터페이스를 통해 고속 이미지 캡처
2구성 가능한 48채널 전력 공급 시스템 (8 그룹 × 6채널)
3다대역 전류 측정 (10^-3 ~ 10^-9A 해상도)
4. 312점 광 센서 테스트 솔루션 (8×39 구성)
5신호 측정에 대한 보편적 아날로그 입력
6철도 전압 감지을 통해 전력 무결성 분석
7인터페이스 검증을 위한 LP 모드 전압 모니터링
8켈빈 측정으로 접촉 저항 보상
스케마:
크기:
CP81 DPS 최대 부하 용량:
|
채널
|
DPS 출력
전압
|
최대
출력
전류
|
참고:
|
|
AVDD
|
0.5V~5V
|
0.5A
|
VAUX를 제외한 단일 모듈 채널의 전류 값의 합은 1A를 초과해서는 안 됩니다. 참고: 1하나의 모듈 채널은 6개의 채널을 DPS 전력으로 사용자 구성을 위한 공급 장치 2. 8 모듈 채널은 총 8X6 DPS 전력을 가지고 사용자 구성을 위한 공급 장치 3제공된 기술 사양을 초과하지 마십시오. 이 표에서 DPS가 사용되면, 그렇지 않으면 손상 될 것입니다. 제품 또는 검사 정확성에 영향을 미칩니다. |
|
AVDD2
|
0.5V~5V |
0.5A
|
|
|
DVDD
|
0.5V~3.3V
|
0.8A
|
|
|
DOVDD
|
0.5V~5V
|
0.5A
|
|
|
VPP2
|
0.5V~5V
|
0.5A
|
|
|
VAUX
|
1.3V-8V
|
0.1A
|
