원래 장소:
첸젠 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:
UQ200

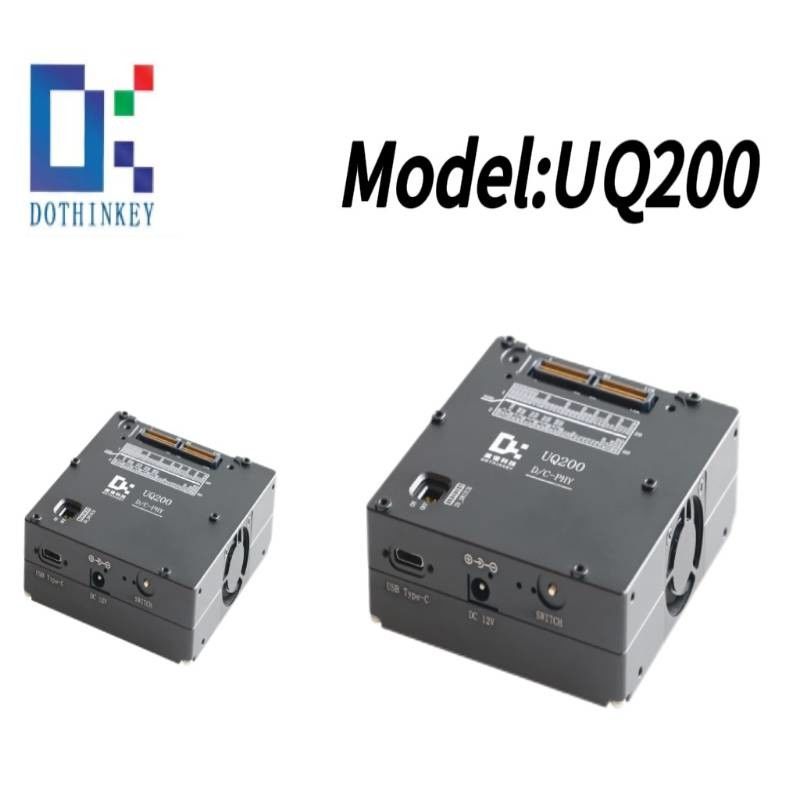

UQ200 모바일 폰 카메라에 대한 응용 프로그램, 고속 MIPIC-PHY.
1지상 연결 사양
UQ200 이미지 센서는 이중 지상 도메인 (AGND 및 DGND) 을 포함합니다. 통일된 지상 스키마를 구현할 때 AGND와 DGND 모두 센서의 지상 단말기에 공통 연결을 공유 할 수 있습니다.
2.I2C 인터페이스 구성
통합 프로그래밍 가능한 풀업 저항기 (선택 가능한 560Ω, 1.5kΩ 또는 4.7kΩ; 공장 기본 1.5kΩ) 는 DOVDD에 참조되는 I2C 라인에 제공됩니다.당기는 저항은 펌웨어 제어를 통해 동적으로 조정할 수 있습니다.
3.GPIO 프로그래밍 인터페이스
소프트웨어로 구성 가능한 기능을 갖춘 각 GPIO는 DOVDD에 4.7kΩ의 풀-업을 통합합니다. 이 핀은 프로그래밍 가능한 I/O 설정을 통해 응용 프로그램 특정 사용자 정의를 지원합니다.
4제도적 근거
이 단말기는 외부 전력 분배 (시스템 지상 영역) 에만 사용하도록 설계되어 있으며, 적절한 오픈/코트 테스트 기능을 유지하기 위해 센서 지상 네트워크에서 분리되어 있어야 합니다.
5.Pin 관리 예약
내부 시스템 사용용으로 예약된 이 핀은 독점적인 내부 라우팅을 포함합니다. 이 핀을 연결되지 않은 상태로 유지하십시오. 외부 연결 또는 핀 간 단축을 피해야합니다.
6제품 모듈 인터페이스 설명 도표
