원래 장소:
첸젠, 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:

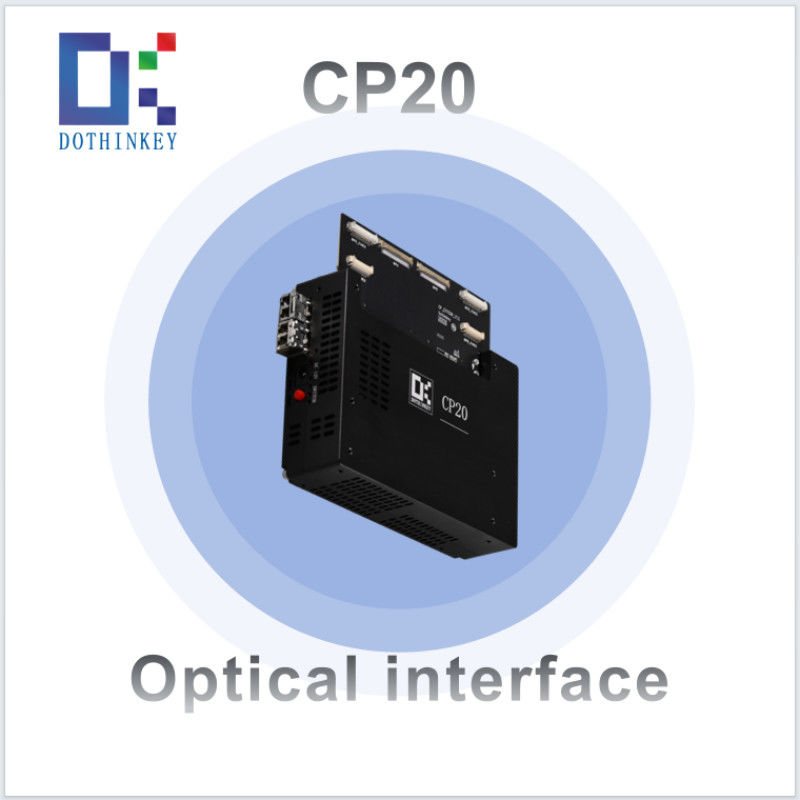

CP20
USB MIPI 프레임 그래버 산업용 등급 D PHY 및 8X39 OS 지원
특징:
1듀얼 MIPI D/C-PHY 이미지 인터페이스
MIPI D-PHY 1.2 및 C-PHY 1.1 프로토콜에 호환되는 듀얼 채널 이미지 획득, 고해상도 센서에서 한 레인당 최대 6Gbps 데이터 속도를 지원합니다.
22x5 구성 가능한 전력 레일
10개의 독립적인 프로그래밍 가능한 출력 (0,8V~3.3V, ±1% 정확도), 동시에 멀티 센서 전력 최적화를 가능하게 한다 (예를 들어, 2.2V 코어 + 1.8V I/O).
3멀티 레인지 전류 감지
정밀 측정 100mA에서 10nA (0.5% FS 정확도) 로 동적 전력 분석을 위한 자동 범위.
466 채널 운영체제 테스트 매트릭스
66개의 신호 경로 (접촉 저항 <1 Ω) 를 통해 프로그램 가능한 로드 스위치를 통해 오픈/커트 감지
5동적 제품 ID 프로그래밍
탑재된 EEPROM은 IoT/Industry 4.0 추적성을 위해 128비트 고유 식별자 구성을 지원합니다.
6. 아날로그 측정 인터페이스
외부 전압/전류 모니터링 (예: 온도, 환경 소음) 을 위한 ±10V 입력 범위의 16비트 ADC
7실시간 철도 모니터링
연속 전압 피드백 (50 kHz 샘플링, ±0.5% 정확도) 과 과전압/하전압 경보
84선 켈빈 전력 전달
원격 감지 보상 <10mV 전압 하락 2m 케이블 (4-waya 구성) 을 통해.
스케마:
전원 연결 장치 설명:
CP20 제품 사양:
| 핀 번호 | 핀 이름 | 핀 타입 | 기능 |
| A27 | B_DOVDD | 힘 | 이미지 센서 10 전원 공급. |
| A28 | B DOVDD FB | 입력 | 이미지 센서 10 전원 공급 원격 켈빈 보상 |
| A29 | B DVDD | 힘 | 이미지 센서 코어 전원 공급 장치 |
| A30 | B DVDD | 힘 | 이미지 센서 코어 전원 공급 장치 |
| A31 | B DVDD | 힘 | 이미지 센서 코어 전원 공급 장치 |
| A32 | B DVDD | 힘 | 이미지 센서 코어 전원 공급 장치 |
| A33 | B DVDD | 힘 | 이미지 센서 코어 전원 공급 장치 |
| A34 | B DVDD FB | 입력 | 이미지 센서 10 전원 공급 원격 켈빈 보상 |
| A35 | B AVDD | 힘 | 이미지 센서 참조 전압 측정 핀 |
| A36 | B AVDD | 힘 | 이미지 센서 코어 전원 공급 장치 |
| A37 | B AVDD | 힘 | 이미지 센서 코어 전원 공급 장치 |
| A38 | B AVDD FB | 입력 | 이미지 센서 코어 전원 공급 장치 |
| A39 | B AGND | 힘 | 이미지 센서 아날로그 GND |
