원래 장소:
첸젠 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:
UQ200

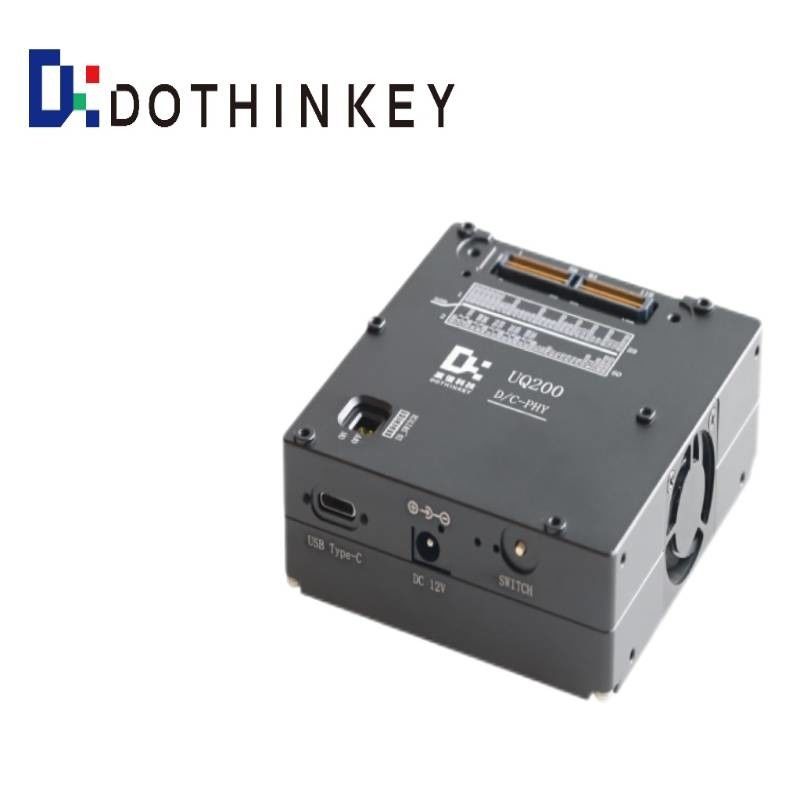

도틴키 UQ200 하이 스피드 MIPI D/C-PHY 이미지 어브러 USB3.1 시리즈
1일반 기술 지표
| 전원 공급 | DC12V/1A |
| 외부 인터페이스 ESD 보호 | 인체 모델 (HBM) ≥ ±2000V 기계 모델 (MM) ≥ ±200V |
| 크기 | 90*85*33mm |
| 세소르 호환성 기능 | |
| 센서 인터페이스 | MIPI D-PHY CSI * 1 MIPI C-PHY CSI * 1 |
| MIPI율 ① | MIPI D-PHY ≥ 2.5Gbps/Lane MIPI C-PHY ≥ 3.5GSps/Trio |
| MIPI 데이터 채널 | MIPI D-PHY 1/2/4 레인 MIPI C-PHY 1/2/3 트리오 |
| PC 인터페이스+버퍼 | |
| PC 통신 인터페이스 | USB3.1 GEN2 |
| 버퍼 용량 | DDR4 4GB |
| 센서 통신 지수 | |
| I2C 비율 | 100K~1M |
| SPI의 최대 통신 속도 | 20Mbps |
| 센서 시계 | 6~99MHz ±0.1MHz |
| 센서 IO 레벨 (추천) (DOVDD) |
1.2V ~ 3.3V |
| 운영체제 특성 | 29방향 OS 테스트를 지원합니다. |
| PS:①이것은 모듈 전송 보드가 연장 케이블 없이 시험 상자에 직접 연결될 때 최대 MIPI 속도입니다. 연장 케이블이 통과될 경우최대 MIPI 비율은 연장 케이블과 모듈에 의해 영향을 받습니다.어댑터 보드와 고정 장치의 결합된 영향. | |
2신청
휴대폰 카메라, 고속 MIPIC-PHY
3.프로그래밍 가능한 전원 공급 장치 (DPS) 사양
이 장치는 다음과 같은 주요 특징을 가진 고 정밀 7 채널 프로그래밍 가능한 전원 공급 시스템을 통합합니다.
1) 다대역 전압 출력
AVDD/AFVCC: 0~5V 조절 가능 @ 1A 최대
AVDD2/DVDD/VPP2: 0-3.3V 조절 가능 @ 1A 최대
DOVDD: 0-3.3V 최대 500mA 조정 가능
VAUX: 0-8V 조절 가능 @ 1A 최대
2) 성능 특성
고정밀 전압 조절 (± 1%)
낮은 파동 소음 설계
프로그래밍 가능한 소프트 스타트 기능
초전류/ 초전압 보호
3) 시스템 통합
독립적인 채널 제어
원격 감지 기능
다채널 동작을 위한 동기화 지원
참고: 25°C의 주변 온도에서 지정된 모든 전류 등급. 고온에서 감소가 적용될 수 있습니다.
