원래 장소:
첸젠 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:
UQ200

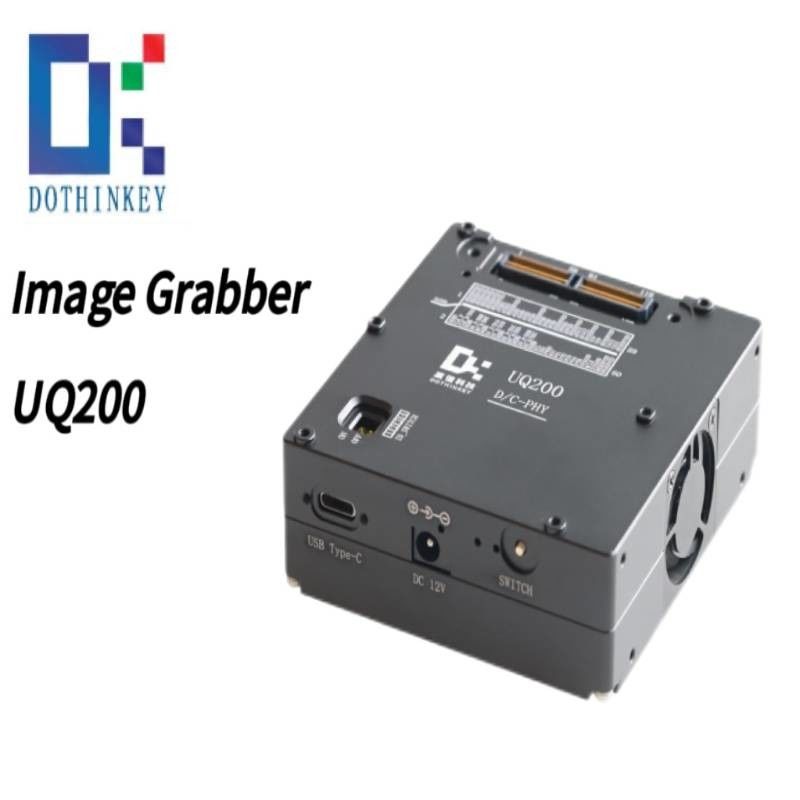

도틴키 MIPI USB3.1 시리즈 이미지 Grabber 전원 공급 DC12V/1A
1.DPS 전원 공급 특성
이 시스템은 다음과 같은 사양을 가진 7채널 프로그래밍 가능한 전원 공급 장치가 있습니다.
1) AVDD/AFVCC: 0~5V의 조절 출력, 최대 1A 전류를 지원합니다.
2) AVDD2/DVDD/VPP2: 0~3.3V의 조절 출력, 최대 1A 전류를 지원합니다.
3) DOVDD: 0~3.3V의 조절 출력, 최대 0.5A 전류를 지원
4) VAUX: 0~8V의 조절 출력, 최대 1A 전류를 지원합니다.
모든 채널은 유연한 시스템 구성을 위해 고정도 전압 조절을 제공합니다.
2일반 기술 지표
일반 기술 지표 | |
전원 공급 | DC12V/1A |
외부 인터페이스 ESD 보호 | 인체 모델 (HBM) ≥ ±2000V 기계 모델 (MM) ≥ ±200V |
크기 | 90*85*33mm |
세소르 호환성 기능 | |
센서 인터페이스 | MIPI D-PHY CSI * 1 MIPI C-PHY CSI * 1 |
MIPI율 ① | MIPI D-PHY ≥ 2.5Gbps/Lane MIPI C-PHY ≥ 3.5GSps/Trio |
MIPI 데이터 채널 | MIPI D-PHY 1/2/4 레인 MIPI C-PHY 1/2/3 트리오 |
PC 인터페이스+버퍼 | |
PC 통신 인터페이스 | USB3.1 GEN2 |
버퍼 용량 | DDR4 4GB |
센서 통신 지수 | |
I2C 비율 | 100K~1M |
SPI의 최대 통신 속도 | 20Mbps |
센서 시계 | 6~99MHz ±0.1MHz |
센서 IO 레벨 (추천) (DOVDD) |
1.2V ~ 3.3V |
운영체제 특성 | 29방향 OS 테스트를 지원합니다. |
PS:①이것은 모듈 전송 보드가 연장 케이블 없이 시험 상자에 직접 연결될 때 최대 MIPI 속도입니다. 연장 케이블이 통과될 경우최대 MIPI 비율은 연장 케이블과 모듈에 의해 영향을 받습니다.어댑터 보드와 고정 장치의 결합된 영향. |
