원래 장소:
첸젠 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:
UQ200

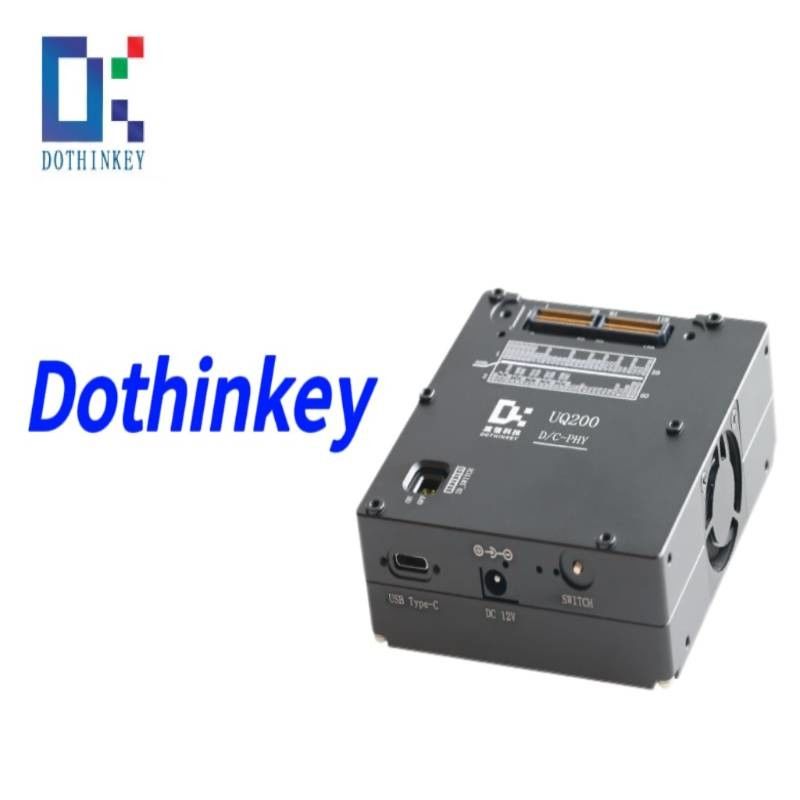

도틴키 하이 스피드 이미지 그래버 UQ200 USB3.0 시리즈
1신청
고속 C-PHY 카메라 테스트를 위해. 고속 C-PHY 디버깅, 검증 및 테스트.
1) 전송 속도
최대 전송 속도 750MB/s
C-PHY 3.5GSps/Trio
D-PHY 2.5Gbps/Lane
USB3.1 송신
2.디자인 가이드
1) GND 연결 지침
UQ200 시리즈 이미지 센서는 두 가지 GND 유형 (AGND 및 DGND) 을 제공합니다. 센서의 GND가 분열되지 않으면 AGND와 DGND가 센서의 GND 핀에 공동으로 연결 될 수 있습니다.
2) I2C 풀업 레지스터 구성
I2C 핀은 DOVDD에 끌어올린 내부 프로그래밍 가능한 풀업 저항 (4.7KΩ, 1.5KΩ, 560Ω 옵션, 기본 1.5KΩ) 을 갖추고 있습니다. 사용자는 소프트웨어 기능을 통해 필요에 따라 저항을 구성할 수 있습니다.
3) GPIO 기능 구성
GPIO 핀은 DOVDD에 내장된 4.7KΩ 풀-업 저항과 함께 유연한 기능 구성을 지원합니다. 사용자는 응용 프로그램 요구 사항에 따라 소프트웨어를 통해 기능을 정의 할 수 있습니다.
4) 시스템 수준의 GND 예방 조치
이 핀은 주변 전원 공급 장치 (시스템 수준 GND) 에 전용되어 있으며 센서의 GND에 직접 연결되어서는 안됩니다. 그렇게하면 Open/Short (OS) 테스트 기능을 방해 할 수 있습니다.
5) 예약된 핀 처리
이 핀은 내부용으로 예약되어 있으며 특별한 내부 연결이 있습니다. 다른 핀과 단절하거나 외부 연결을 하지 마십시오.
3외부 인터페이스 분포 도표
4.UQ200 주요 뷰
