원래 장소:
첸젠, 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:
CP20

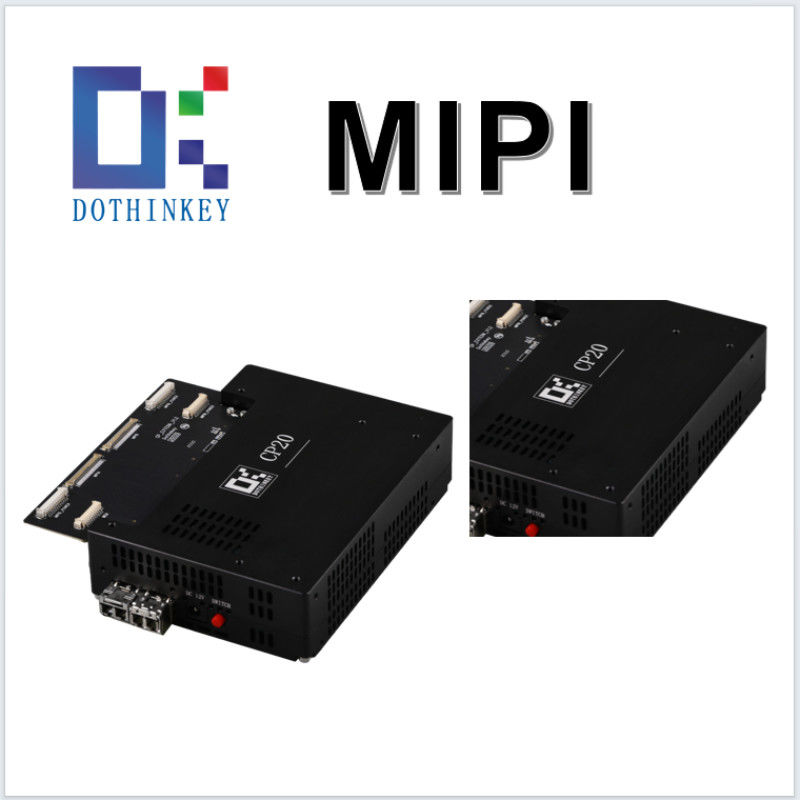

자동차 이미지 프레임 Grabber DSP 솔루션 MIPI CSI 광 인터페이스
특징:
1듀얼 MIPI D/C-PHY 인터페이스
이중 채널 MIPI D-PHY/C-PHY 프로토콜을 통해 고속 이미지 획득
2. 2x5 프로그래밍 가능한 전력 레일
멀티 센서 호환성을 위해 10개의 독립적인 전압 채널 (2.2V 구성 가능)
3다대역 전류 탐지
mA에서 nA까지의 정확도 측정 < 1%의 오류 범위를 가진다.
466 채널 운영체제 테스트
66개의 신호 경로에서 열린/단순 결함 감지
5프로그램 가능한 제품 ID
자동화 시스템 통합을 위한 고유 장치 식별
6. 아날로그 신호 인터페이스
보조 진단용 외부 전압/전류 입력.
7센서 전압 모니터링
실시간 레일 측정 (±0.5% 정확도)
84선 켈빈 보상
원격 전압 감지, 라인 저항 효과를 무력화하기 위해
스케마:
크기:
CP20 제품 사양:
| 핀 번호 | 핀 이름 | 핀 타입 | 기능 |
| A14 | A_AGND | 힘 | 이미지 센서 아날로그 GND |
| A15 | A_AVDD2 | 힘 | 이미지 센서 아날로그 GND |
| A16 | A_AVDD2 | 힘 | 이미지 센서 아날로그 전원 공급 |
| A17 | A_AVDD2 | 힘 | 이미지 센서 아날로그 전원 공급 |
| A18 | A_AVDD2_FB | 입력 | 이미지 센서 아날로그 전원 공급 원격 켈빈 보상 피드백 핀 |
| A19 | A_DGND | 힘 | 이미지 센서 아날로그 GND |
| A20 | A_ADC1 | 입력 | 이미지 센서 참조 전압 측정 핀 |
| A21 | A_ADC2 | 입력 | 이미지 센서 참조 전압 측정 핀 |
| A22 | A_ADC3 | 입력 | 이미지 센서 참조 전압 측정 핀 |
| A23 | A_ADC4 | 입력 | 이미지 센서 참조 전압 측정 핀 |
| A24 | A_DGND | 힘 | 이미지 센서 아날로그 GND |
| A25 | A_POL | I/O | 이미지 센서 디지털 GND |
| A26 | B_DOVDD | 힘 | 이미지 센서 10 전원 공급. |
