원래 장소:
센즈헨, 중국
브랜드 이름:
Dothinkey
모델 번호:
GX4

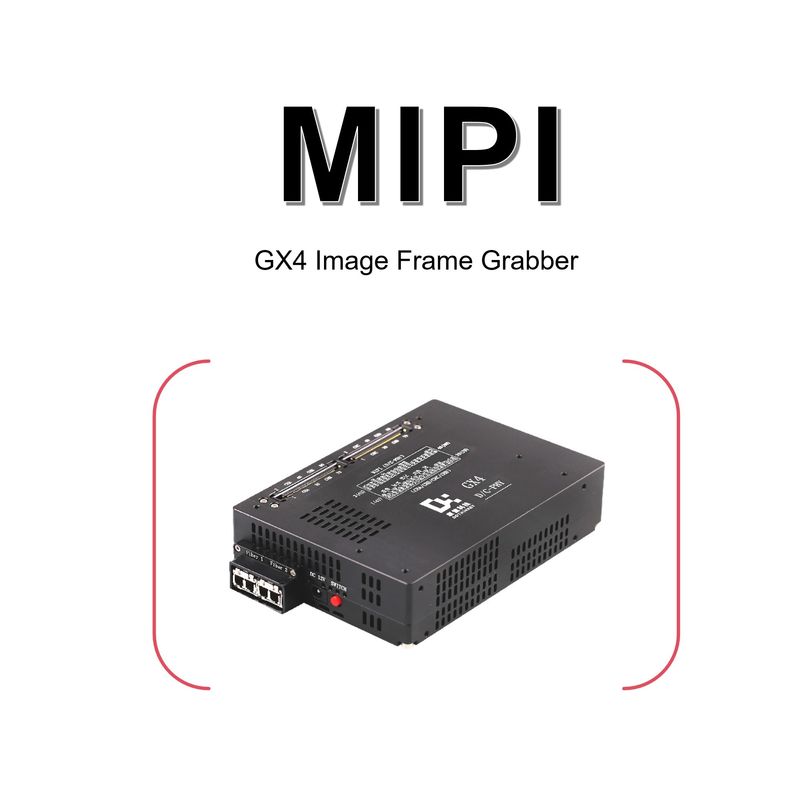

휴대 전화 카메라 모듈 이미지 프레임 Grabber
도틴키는 주로 이미지 프레임 Grabber, 카메라 프레임 Grabber, 자동차 카메라 프레임 Grabber 및 기타 다양한 산업에 종사합니다.
|
전기 사양 |
|||
|
전원 공급 |
DC12V/3A |
||
|
외부 인터페이스 ESD 보호 |
인체 모델 (HBM) ≥ ±4000V |
||
|
크기 |
|||
|
높은 |
35mm ± 0.2mm |
||
|
너비 |
100mm ± 0.2mm |
||
|
길이 |
140mm ± 0.2mm |
||
|
센서 호환성 기능 |
|||
|
센서 인터페이스 |
MIPI D-PHY CSIMIPI C-PHY CSI |
||
|
MIPI 최대율 |
GX4/GX4E |
CHA/CHB |
MIPI D-PHY1.9Gbps/Lane MIPI C-PHY1.9Gsps/Trio |
|
CHC/CHD |
MIPI D-PHY1.9Gbps/Lane MIPI C-PHY1.5Gsps/Trio |
||
|
MIPI 데이터 채널 |
4C,4D,3D+1C,3C+1D&2D+2C MIPI D-PHY 1/2/4 레인 MIPI C-PHY 1/2/3 트리오 |
||
|
DPS 특성 |
|||
|
지원 28 전원 공급 조절 |
4X7 독립 전원 공급 장치, 그 중 4X4 도로 0.8-3.3V 조절, 최대 운전 용량 1A; 4X2 도로 0.8-5V 조절, 최대 운전 용량 1A, 4X1 도로 0.8-8V 조절, 최대 운전 능력 3A |
||
|
운영 체제 특징 |
|||
|
지원 4X29 OS 테스트 |
|||
|
PC 인터페이스 & 버퍼 |
|||
|
PC 통신 인터페이스 |
10G 광섬유 인터페이스* 2 |
||
|
버퍼 용량 |
DDR4_16Gbit |
||
|
전압 측정 |
|||
|
LP 전압 측정 |
측정 범위:0~1.4V, 정확도:±10mV |
||
|
센서 GPIO 전압 측정 |
측정 범위:0~3.3V, 정확도:±20mV |
||
|
LC 특징 |
|||
|
4X29 채널 LC 테스트를 지원합니다. |
|||
|
센서 통신 표시기 |
|||
| I2C 비율 |
10만원-1M |
||
|
SPI 최대 통신 주파수 |
20MHz |
||
|
센서 시계 |
6 - 99MHz±0.01MHz |
||
|
센서 IO 레벨 (DOVDD를 따라) |
1.2~3.3V |
||
