원래 장소:
첸젠 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:
FM101
5Gbps 자동차 이미지: 내부 캘리브레이션 및 AA 테스트 솔루션

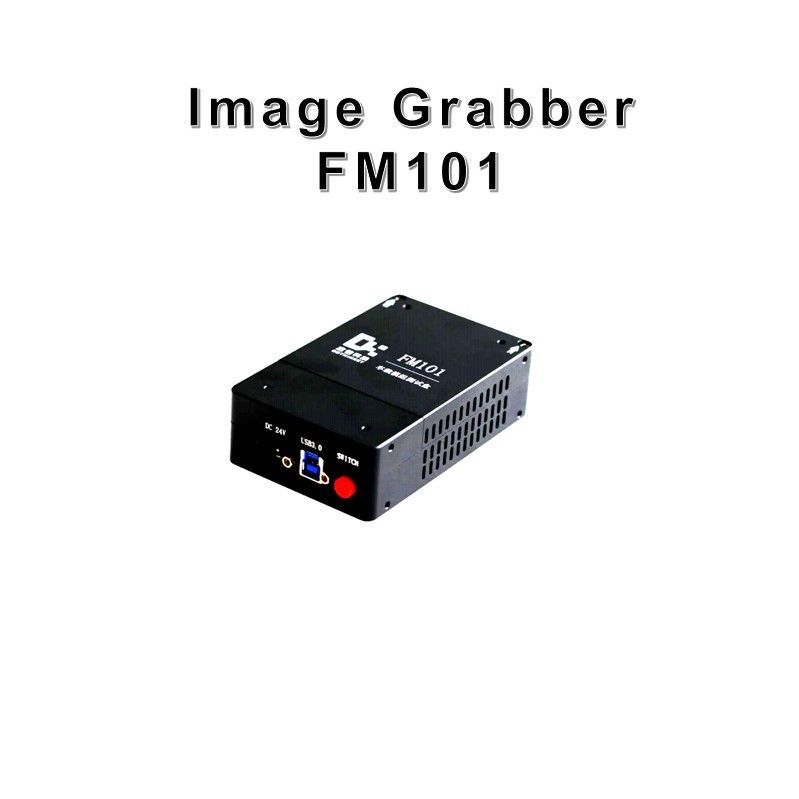

FM101 자동차 모듈 테스트 시스템 특징
단일 카메라 테스트 솔루션
FAKRA 동축 (일종) 및 STP 미분 인터페이스를 지원합니다.
자동차 카메라 모듈 검증을 위해 특별히 설계된 것
포괄적 인 모니터링 및 진단
실시간 전류 소비 모니터링
프레임 속도 측정 및 분석
상세한 오류 보고:
• 프레임 오류
• 링크 오류
• 해독 오류
고급 이미지 및 전원 관리
전체 이미지 캡처 및 저장 기능
통합된 전력 초 코엑스 (POC) 지원:
• 전원 공급 공급
• 전압 측정
차량의 조명 모듈에 전원을 공급하는 LED 전원
유연한 구성 옵션
선택 가능한 분리 솔루션
주요 자동차 표준과 호환:
• MAXIM 시리즈화
• TI 시리즈화
시장에서 사용할 수 있는 대부분의 일련 모듈을 지원합니다
프로그램 가능한 전원 공급 범위 및 정확성
| 프로그램 가능한 전원 공급 범위 및 정확성 | |||||||
| 채널 | 출력 전압 범위 | 한 발 앞으로 | 무부하 출력 전압 정확도 | 최대 출력 전류 | 현재 인수 결의 | 현재 취득 정확도 | POC 전압 획득 정확도 |
| CH1 CH2 |
0.8V~18V | 0.1V | 0.8V~6V :±60mV 6V~18V :± 1% |
1A | 0.1mA | 0-0.05A :±1.5mA 0.05A-1A :± 1% |
0.8V~6V :±60mV 6V~18V :± 1% |
인터페이스 기능 설명
| 1 | 전력 출력 인터페이스 | 외부 전원 공급 장치는 허용되지 않습니다. 그것은 POC 전원 공급 장치와 독립하여 연결된 외부 모듈의 보조 조명에 전원을 공급하는 데 사용됩니다.케이블 단말기의 PIN 간격은 3입니다.0.81mm |
| 2 | 카메라 모듈 인터페이스 A | 기본 표준 구성: 동축 인터페이스 (COAX), FAKRA 커넥터, Z 모양의 안전 인터페이스, 아쿠아 블루 |
| 3 | 카메라 모듈 인터페이스 B | 차차 인터페이스 (STP), 완제품만 예약됩니다. 권장 모델: D4S20G-400A5-Z, 수색 (Z) 타입 무난한 인터페이스 |
| 4 | 표시등 | 빨간색: 전력 표시등 녹색: 신호 표시등 |
| 5 | 테스트 박스 전원 공급 인터페이스 | 시험 상자에 대한 전원 공급 인터페이스 DC 24V/2.5A, 시험 상자에 대한 작동 전력을 공급하는 데 사용됩니다. |
| 6 | USB3.0 인터페이스 | USB3.0 통신 인터페이스 |
| 7 | 스위치 | 시험 상자 전원 켜기/ 끄기 스위치 |
