원래 장소:
첸젠, 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:
DF108
Document:

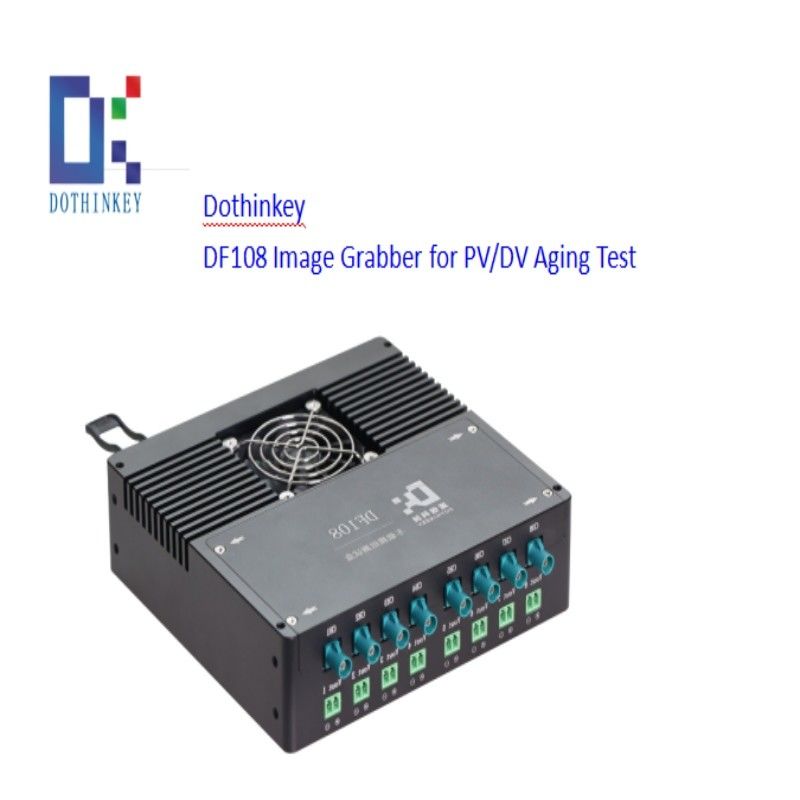

도틴키 DF108 이미지 Grabber 이미지 테스트 박스 자동차 카메라 테스트
차원:
인터페이스:
인터페이스 기능 설명:
|
|
사양 |
설명 |
|
1 |
카메라 모듈 인터페이스 (CH1-CH8) |
8채널 모듈 인터페이스: MAXIM/TI 시리즈 모듈의 경우 표준 FAKRA 동축 인터페이스 (소켓) 표준으로 |
|
2 |
전력 출력 인터페이스 (Vout1-Vout8) |
8채널 플래시 전원 공급 인터페이스, 출력용으로만, 외부 전원 공급원으로 연결하는 것은 금지되어 있습니다. |
|
3 |
광섬유 인터페이스 |
40G 광섬유 통신 인터페이스 |
|
4 |
다이얼 스위치 |
디바이스 ID 설정 디프 스위치 |
|
5 |
신호 표시등 |
빨간 녹색 이중 색상 이중 위치 표시등, 빨간 전력 표시등, 녹색 상태 표시등 |
|
6 |
외부 POC 전력 입력 |
외부 표준 시험 전력 입력을 제공 |
|
7 |
외부 확장 인터페이스 |
외부 확장을 위한 리저브 IO 및 전력 인터페이스 |
|
8 |
이미지 캡퍼 전원 공급 인터페이스 |
사진 촬영기 전원 공급 인터페이스 DC 24V, 테스트 박스에 전원을 공급하는 데 사용됩니다 |
|
9 |
스위치 |
이미지 캡처 전원 스위치 |
