원래 장소:
첸젠 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:
FM101

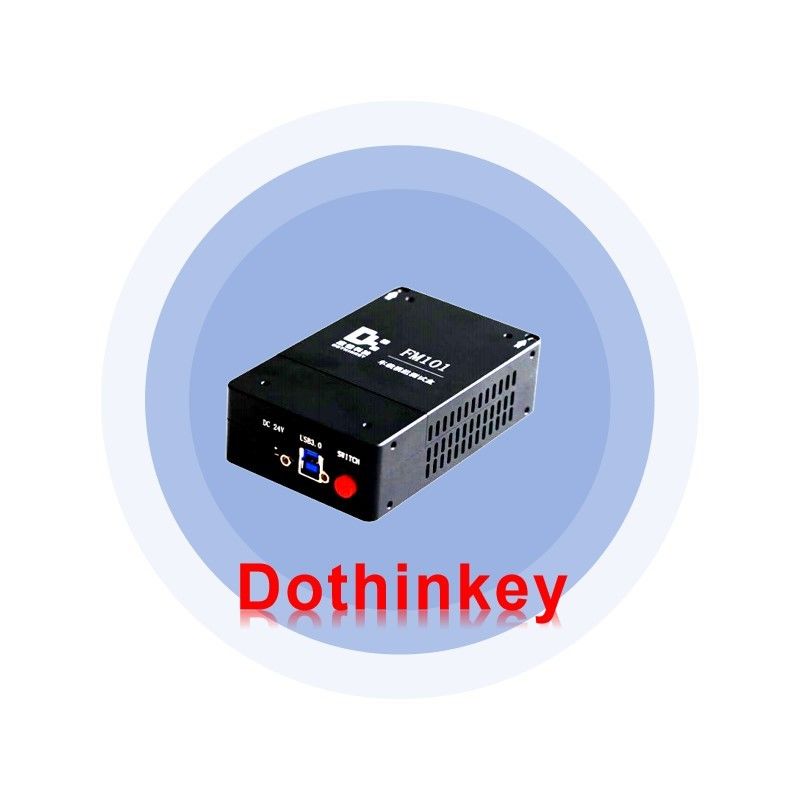

5Gbps 이미지 전송 속도 자동차 장착 내부 매개 변수 캘리브레이션 / AA 테스트에 대한 응용
1차량에 장착된 MAXIM/TI 시리즈라이저 솔루션 모듈과 FM101 사이의 연결 도표
2인터페이스 분포 도표
3인터페이스 기능 설명
| 1 | 전력 출력 인터페이스 | 외부 전원 공급 장치는 허용되지 않습니다. 그것은 POC 전원 공급 장치와 독립하여 연결된 외부 모듈의 보조 조명에 전원을 공급하는 데 사용됩니다.케이블 단말기의 PIN 간격은 3입니다.0.81mm |
| 2 | 카메라 모듈 인터페이스 A | 기본 표준 구성: 동축 인터페이스 (COAX), FAKRA 커넥터, Z 모양의 안전 인터페이스, 아쿠아 블루 |
| 3 | 카메라 모듈 인터페이스 B | 차차 인터페이스 (STP), 완제품만 예약됩니다. 권장 모델: D4S20G-400A5-Z, 수색 (Z) 타입 무난한 인터페이스 |
| 4 | 표시등 | 빨간색: 전력 표시등 녹색: 신호 표시등 |
| 5 | 테스트 박스 전원 공급 인터페이스 | 시험 상자에 대한 전원 공급 인터페이스 DC 24V/2.5A, 시험 상자에 대한 작동 전력을 공급하는 데 사용됩니다. |
| 6 | USB3.0 인터페이스 | USB3.0 통신 인터페이스 |
| 7 | 스위치 | 시험 상자 전원 켜기/ 끄기 스위치 |
