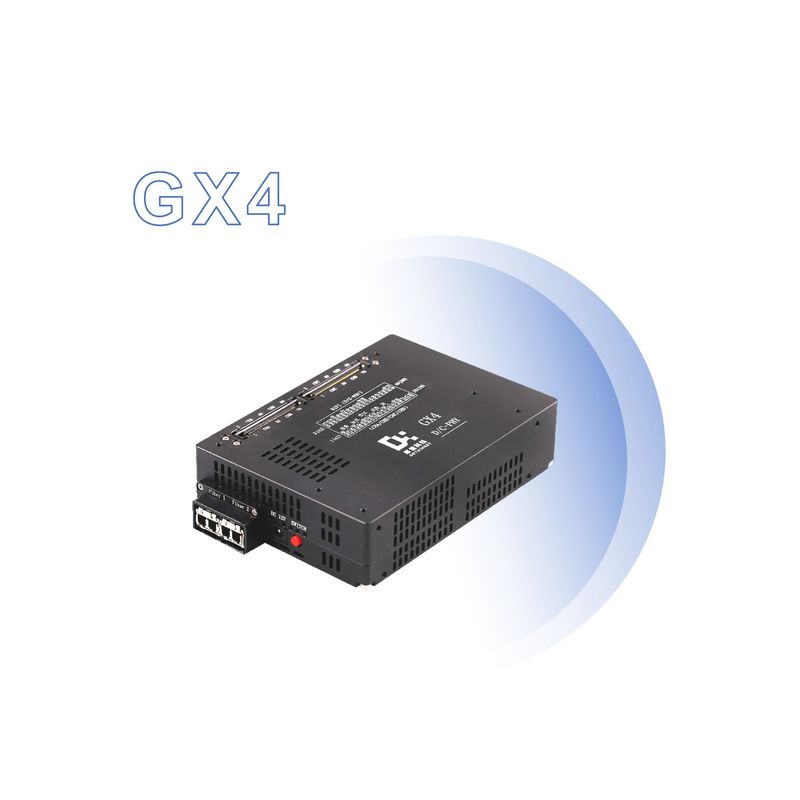

도틴키 카메라 기능 테스트 이미지 프레임 Grabber 10G 광섬유 인터페이스

카메라 기능 테스트 이미지 프레임 Grabber Dothinkey

Dothinkey 이미지 프레임 Grabber는 카메라 모듈의 다음 기능을 테스트할 수 있습니다:

1이미지 획득 및 전송

MIPI 채널 테스트:

Dothinkey UC930, MU960Pro 및 기타 이미지 Grabber는 고속 MIPI 채널을 지원하며, 4LANE의 최고 지원과 같은 다른 레인 카운트 하에서 데이터 전송을 테스트 할 수 있습니다.데이터 대역폭은 최대 1.5Gbps/LANE 또는 1.6Gbps/LANE 등, 고속 데이터 전송에서 카메라 모듈의 안정성과 정확성을 보장합니다.

평행 포트 모듈 테스트:

표준 병렬 포트 모듈 테스트를 지원합니다. 병렬 포트 비트 너비는 최대 16 비트까지 지원 할 수 있습니다. 이는 전통적인 병렬 포트 카메라 모듈의 테스트 요구 사항을 충족합니다.

DVS 모듈 테스트:

DVS 모듈 테스트를 지원하고, 병렬 DVS 모듈의 비트 폭은 최대 16비트를 지원할 수 있습니다.DVS 기술을 기반으로 한 카메라 모듈의 데이터 수집 및 전송 성능을 테스트하는 데 사용할 수 있습니다..

이미지 형식 지원:

RGB565, YUV422, RAW8, RAW10, RAW12, RAW14, RAW16 등 다양한 이미지 형식을 지원합니다.카메라 모듈의 다양한 이미지 형식을 처리하고 출력하는 능력을 포괄적으로 평가할 수 있습니다..

2전원 공급 및 전류 감지
여러 전원 공급 및 감지:

예를 들어, UC930 이미지 프레임 그래버는 7개의 독립적인 고정밀 및 저소음 디지털 DC 센서 전원 공급 장치가 있습니다.카메라 모듈의 다른 부분에 정확한 전원 공급을 제공하고 각 전원 공급 장치의 대기 전류를 감지할 수 있습니다., 예를 들어 AVDD, DOVDD, VPP2 등과 일부 전원 공급 채널은 TOF 모듈의 전원 공급 및 전류 획득을 지원합니다.

높은 전류 탐지 정확성:

여러 이미지 프레임 Grabbers는 정밀 기기 수준의 현재 감지 기술로 장착되어 있으며 최소 해상도는 10nA이며, 동력을 정확하게 측정 할 수 있습니다.센서의 정적 전류와 대기 전류, 카메라 모듈의 전력 소비 성능과 전력 관리 능력을 평가하는 데 도움이됩니다.

3오픈 및 단회로 탐지
높은 정밀 OS 테스트:

고정밀의 오픈/셔트 검출 기술로 장착된 이미지 프레임 Grabber는 다채널 오픈/셔트 회로 검출까지 지원합니다.예를 들어 F22Pro 테스트 박스는 292 채널 OS 테스트를 지원합니다., 이미지 프레임 Grabber는 294채널 OS 테스트를 지원하고, 이미지 프레임 Grabber는 최대 33채널 오픈/삭회 감지 기능을 지원합니다.그리고 OS 테스트 전압과 테스트 전류의 유연한 설정을 통해 하드웨어 연결에서 오픈 / 단회로 문제를 정확하게 결정할 수 있습니다.유연한 OS 테스트 전압 설정과 테스트 전류 설정을 통해,그것은 하드웨어 연결에서 오픈 및 단회로 문제를 정확하게 결정하고 카메라 모듈의 회로 연결의 품질을 보장 할 수 있습니다..

4특수 기능 테스트
TOF 모듈 지원:

그것은 TOF 모듈의 전원 공급 및 전류 획득을 지원합니다. 예를 들어 MU960Pro, UC930 및 다른 이미지 프레임 Grabber, 이는 TOF 카메라 모듈의 시험 요구 사항을 충족시킬 수 있습니다.3D 모델링 및 다른 응용 프로그램.

작은 저항 테스트:

F22Pro와 GQ4A 이미지 프레임 그래버는 모듈 브래킷의 저항 테스트에 적합한 작은 저항 측정을 지원합니다.그리고 모듈 브래킷의 용접 품질과 접촉 저항을 감지 할 수 있습니다., 모듈의 전기 연결의 신뢰성을 보장하기 위해.

I3C 버스 통신:

일부 이미지 프레임 Grabber는 I3C SDR 통신 모드를 지원합니다. 예를 들어 F22Pro, GQ4A 등이 카메라 모듈과 호스트 사이의 고속 통신을 지원합니다.그리고 더 높은 데이터 전송 속도와 더 효율적인 통신 프로토콜을 위한 카메라 모듈의 미래의 요구를 충족시킵니다..

LP 초등전압 조정:

그것은 LP 임계 전압 조정, 정당한 LP 전압이 없는 모듈을 가로채기 위해 다른 모듈의 LP 임계 전압 조정에 따라 조정할 수 있는 지원,모듈의 품질을 정확하게 제어, 그리고 저전력 소비 모드에서 모듈의 안정성과 신뢰성을 보장합니다.
