원래 장소:
첸젠, 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:

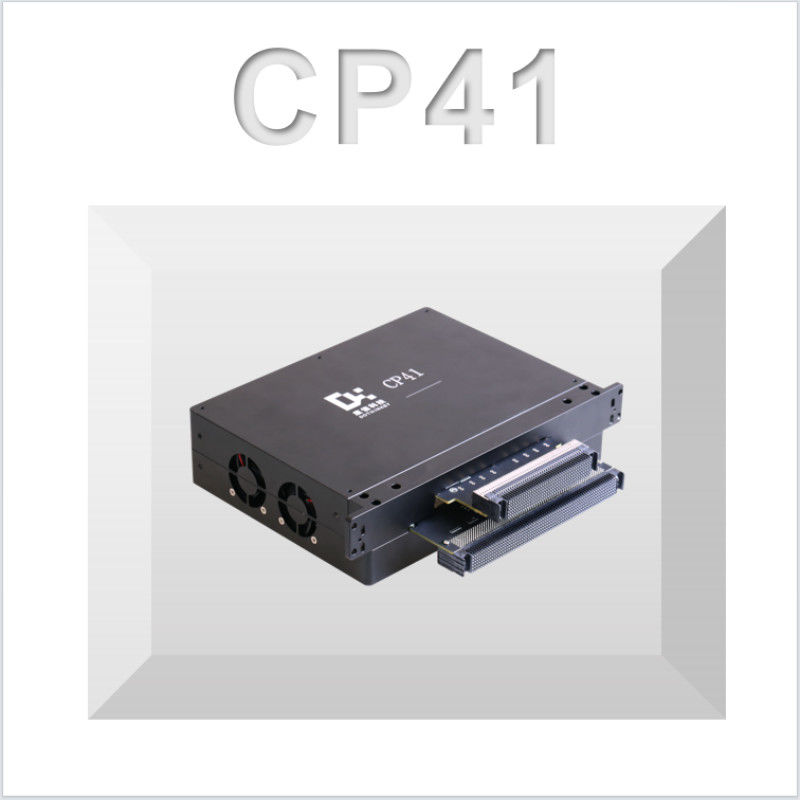

CP41
USB 3.0 MIPI 프레임 그래버 보드 100K-1M IC 속도 자동차용 ESD 보호
특징:
1. CSI-2 호환 4차선 MIPI D-PHY 수신기
216채널 프로그래밍 가능한 전원 공급 장치 (4×4 토폴로지)
3정밀 전류 측정 시스템 (1nA - 2A 동적 범위)
4. 144개의 테스트 노드를 가진 분산된 OS 테스트 네트워크
5격리된 아날로그 입력 채널 (±10V, 100kS/s)
6PSRR/PARD 측정으로 전력 무결성 분석
7. LP 모드 전압 일시 캡처 (1mV 해상도)
8켈빈 센싱을 통한 스마트 케이블 보상
9자동 센서 특성화 툴킷
스케마:
크기:
CP41 DPS 최대 부하 용량:
| 채널 | DPS 출력 전압 | 최대 출력 전류 | 참고: |
|
AVDD
|
0.5V~5V
|
0.5A
|
개별 모듈 채널 전류 값의 합은 1A를 초과해서는 안 됩니다. 설명: 1) 단일 모듈 채널은 사용자 구성을 위해 4 개의 DPS 전원 공급 장치가 있습니다. 2) 사용자 구성을 위해 4 모듈 채널에 4X4 DPS 전원 공급 장치가 있습니다. 3) DPS를 사용 할 때 이 표에서 제공 된 기술적 사양을 초과하지 마십시오, 그렇지 않으면 제품을 손상시키거나 테스트 정확성에 영향을 줄 것입니다. 그렇지 않으면 제품이 손상되거나 검사 정확도가 영향을 받게됩니다. |
|
DVDD
|
0.5V~3.3V
|
0.8A
|
|
|
DOVDD
|
0.5V~5V
|
0.5A
|
|
|
VPP2
|
0.5V~5V
|
0.5A
|
