원래 장소:
첸젠, 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:
CP20

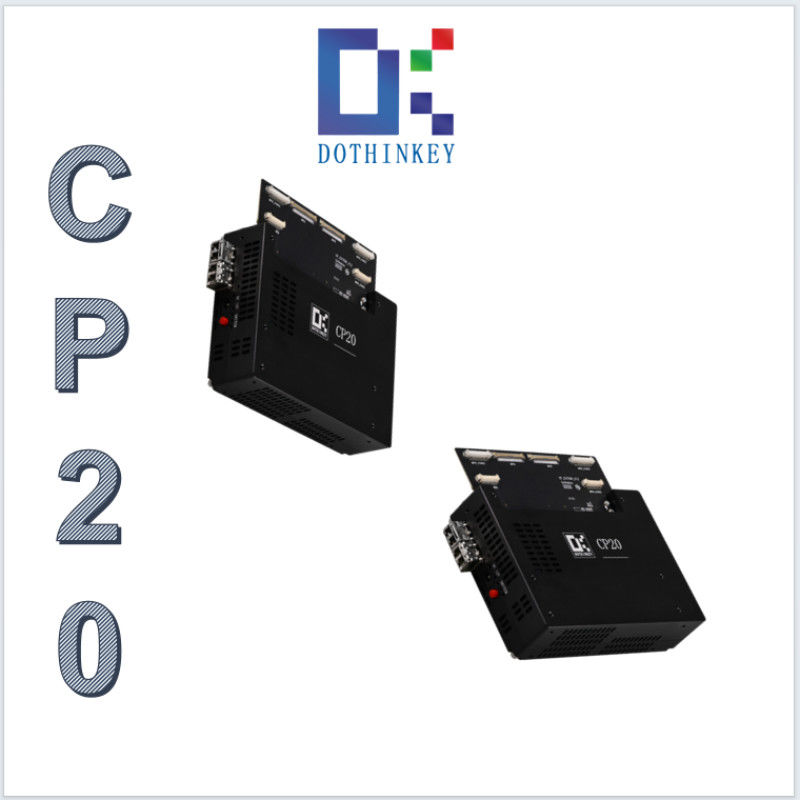

SPI 20MHz와 켈빈 보상과 함께 CP20 프레임 Grabber 보드
특징:
1듀얼 MIPI D/C-PHY 이미지 인터페이스
MIPI D-PHY 및 C-PHY 표준에 맞는 듀얼 채널 고속 이미지 획득, 고급 이미지 센서와 원활한 통합을 지원합니다.
22×5 프로그래밍 가능한 센서 전원 공급 장치
10개의 독립적으로 구성할 수 있는 전압 레일 (예를 들어, 2.2V, 1.8V) 을 사용하여 센서 전력을 정확하게 조정하여 멀티 센서 호환성을 가능하게 한다.
3다단계 전류 탐지 (mA/μA/nA)
밀리 앰퍼, 마이크로 앰퍼 및 나노 앰퍼 범위에서 고정도 전류 측정, 초저전력 센서 특성화에 이상적입니다.
466 채널 오픈/코트 (OS) 테스트 매트릭스
66개의 테스트 채널로 연결성을 검증하여 고밀도 센서 배열에서 신호 무결성을 보장합니다.
5. 동적 제품 ID 구성
자동화 된 생산 환경에서 추적성과 시스템 수준의 관리를위한 비행 장치 식별 프로그래밍.
6. 아날로그 측정 인터페이스
외부 아날로그 신호 (전압/전류) 를 직접 입력하여 보조 진단 및 환경 매개 변수 모니터링을 촉진합니다.
7실시간 파워 레일 모니터링
센서 공급 라인에서 연속 전압 측정 ±0.5%의 정확도로, 미션 크리티컬 애플리케이션에서 안정성을 위해 중요합니다.
8원격 켈빈 보상 기술
4개의 케이블 켈빈 센싱을 통한 액티브 라인 저항 보상, 장거리 전력 공급에서 전압 하락 오류를 제거합니다.
스케마:
크기:
CP20 제품 사양:
| 핀 번호 | 핀 이름 | 핀 타입 | 기능 |
| A1 | A_DOVDD | 힘 | 이미지 센서 10 전원 공급. |
| A2 | A_DOVDD | 힘 | 이미지 센서 10 전원 공급. |
| A3 | A DOVDD_FB | 입력 | 이미지 센서 10 전원 공급 원격 켈빈 보상 피드백 핀 |
| A4 | DVDD | 힘 | 이미지 센서 10 전원 공급. |
| A5 | DVDD | 힘 | 이미지 센서 10 전원 공급. |
| A6 | DVDD | 힘 | 이미지 센서 10 전원 공급. |
| A7 | DVDD | 힘 | 이미지 센서 10 전원 공급. |
| A8 | DVDD | 힘 | 이미지 센서 10 전원 공급. |
| A9 | DVDD FB | 입력 | 이미지 센서 10 전원 공급 원격 켈빈 보상 피드백 핀 |
| A10 | AVDD | 힘 | 이미지 센서 10 전원 공급. |
| A11 | AVDD | 힘 | 이미지 센서 10 전원 공급. |
| A12 | AVDD | 힘 | 이미지 센서 10 전원 공급. |
| A13 | A_AVDD FB | 입력 | 이미지 센서 10 전원 공급 원격 켈빈 보상 피드백 핀 |
