원래 장소:
첸젠, 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:
CP20

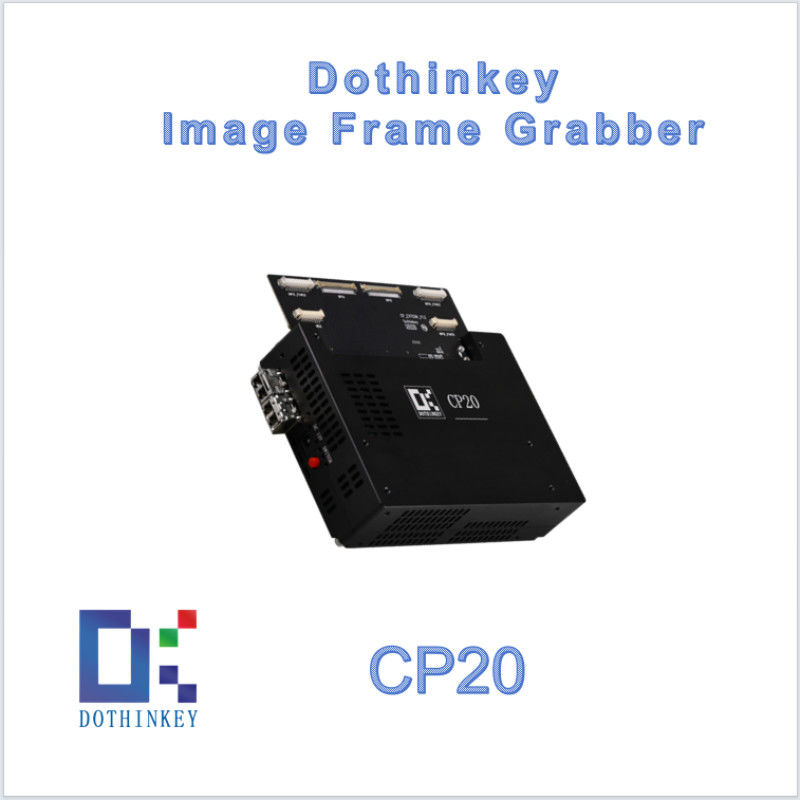

도틴키 MIPI 캡처 카드 10 차원 DSP 전원 CSI/C PHY 호환
특징:
1이중 MIPI D/C-PHY 영상
MIPI 표준을 준수하는 고속 듀얼 채널 캡처
22×5 조절 가능한 센서 전력
10개의 프로그래밍 가능한 전압 레일 (예를 들어, 2.2V) 을 사용하여 멀티 센서를 지원합니다.
3전류 감지 (mA/μA/nA)
밀리암페어에서 나노암페어까지의 정밀 측정
466 채널 운영체제 테스트
66개의 신호선을 통해 오픈/쇼트회로 검출
5동적 제품 ID
시스템 추적성을 위한 프로그래밍 가능한 장치 식별
6. 아날로그 입력 인터페이스
외부 전압/전류 신호 측정을 지원합니다.
7실시간 전압 모니터링
센서 전력 레일에서 ±0.5% 정확도
8켈빈 상환
4개의 유선으로 감지하면 라인 저항 오류를 제거합니다.
스케마:
크기:
CP20 제품 사양:
| 핀 번호 | 핀 이름 | 핀 타입 | 기능 |
| A1 | A_DOVDD | 힘 | 이미지 센서 10 전원 공급. |
| A2 | A_DOVDD | 힘 | 이미지 센서 10 전원 공급. |
| A3 | A DOVDD_FB | 입력 | 이미지 센서 10 전원 공급 원격 켈빈 보상 피드백 핀 |
| A4 | DVDD | 힘 | 이미지 센서 10 전원 공급. |
| A5 | DVDD | 힘 | 이미지 센서 10 전원 공급. |
| A6 | DVDD | 힘 | 이미지 센서 10 전원 공급. |
| A7 | DVDD | 힘 | 이미지 센서 10 전원 공급. |
| A8 | DVDD | 힘 | 이미지 센서 10 전원 공급. |
| A9 | DVDD FB | 입력 | 이미지 센서 10 전원 공급 원격 켈빈 보상 피드백 핀 |
| A10 | AVDD | 힘 | 이미지 센서 10 전원 공급. |
| A11 | AVDD | 힘 | 이미지 센서 10 전원 공급. |
| A12 | AVDD | 힘 | 이미지 센서 10 전원 공급. |
| A13 | A_AVDD FB | 입력 | 이미지 센서 10 전원 공급 원격 켈빈 보상 피드백 핀 |
