도틴키 USB3.0 시리즈 MIPI 캡처 카드 DVP HISPI LVDS 및 SPI 프레임 Grabber

도틴키 USB3.0 시리즈 이미지 Grabber는 여러 프로토콜-MIPI, DVP, HISPI, LVDS 및 SPI를 지원합니다.

생존

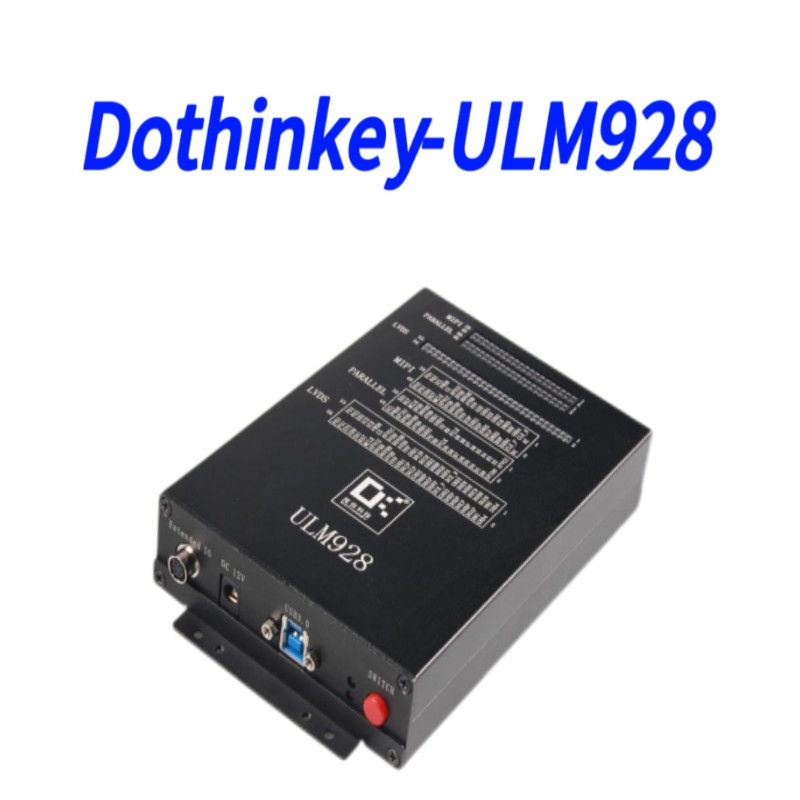

이미지 Grabber ULM928는 고성능 이미지 캡처와 센서 평가에 설계된 다재다능한 테스트 솔루션입니다. USB 3.0 인터페이스를 갖추고, 여러 프로토콜을 지원합니다.MIPI를 포함합니다., DVP, HISPI, LVDS 및 SPI로 모바일, 자동차 및 감시 카메라 테스트에 이상적입니다.

주요 특징

• 고속 데이터 전송:USB 3.0 (5Gbps) 는 빠른 이미지 처리를 보장합니다.

• 멀티 인터페이스 호환성:MIPI (4-레인 @ 1Gbps), LVDS (10-레인 @ 600Mbps), DVP (200MHz PCLK) 를 지원합니다.

• 정밀 전력 관리:센서 공급을 위한 5개의 프로그래밍 가능한 저소음 전력 채널 (최고 3.3V/500mA)

• 첨단 전류 탐지:대기 상태 및 동적 전류 분석을 위한 고해상도 측정 (10nA)

• 포괄적 오류 탐지:45채널의 오픈/코트 테스트를 통해 안정적인 진단을 위한 적응적 임계값.

장점

a. 강력한 신호 무결성을 가진 고속 영상 촬영에 최적화되어 있다.

b. 다양한 센서 요구 사항을 수용하기 위해 유연한 전력 공급 (2.5V~9V)

c. 설정 가능한 전압/전류 설정으로 테스트 정확도가 향상됩니다.

d. 효율적인 모듈 검증을 보장하는 광범위한 장치 호환성.

영상 및 전송 기술 사양

1)센서 호환성

a.MCLK 시계 범위-6MHz ~ 99MHz

b.MCLK 시계 정확성±0.1MHz

c. 센서 IO 레벨 범위 (DOVDD를 따라) -1.3V ~ 3.3V

d.LVDS 대역폭≥600Mbps/Lane

e.LVDS 데이터 채널 수1/2/4/8/10 라인

f.MIPI 대역폭≥1Gbps/선

g.MIPI 데이터 채널 수-1/2/4 라인

h.PCLK 시계 주파수200M HZ

i.지원 이미지 형식-RGB565/YUV422RAW8/RAW10/RAW12

j. RGB 형식을 지원합니다.RGB565

2) USB3.0 메트릭

a. USB3.0 데이터 대역폭-5Gbps

3) 센서 I2C의 기술 지표

a.I2C 통신 속도-100K/400K/1M
