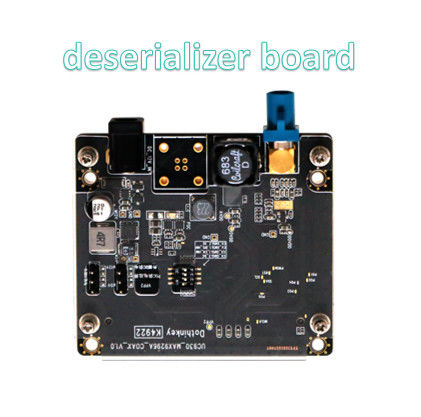

이 디코더 보드는VPP2 전원 공급이 모드에서는 외부 전원 어댑터가 필요하지 않으며 테스트 시스템을 통해 직접 전원을 공급하여 장치 연결 프로세스를 단순화 할 수 있습니다.
선택적인 외부 전원 공급 솔루션:
독립적인 전원 공급이 필요한 경우,12V/1A DC 전원 어댑터탑재된 DC 소켓에 연결됩니다.
탑재된 점퍼 캡을 통해 출력 전압을 선택:
위치 A:12V DC 출력
위치 B:5V DC 출력
참고:: 단전 위험을 피하기 위해 전원 모드를 전환하기 전에 시스템이 꺼져 있는지 확인합니다.
MAX9296A 디코더 칩은4개의 독립적인 전원 공급 장치, 이 모든 것은 시험 상자에 의해 제공되어야 하며, 다음과 같은 매개 변수를 엄격히 준수해야 합니다.
| 전원 핀 | 가등전압 | 허용 범위 | 언급 |
|---|---|---|---|
| AVDD | 1.8V | ± 5% | 아날로그 공급 |
| DOVDD | 3.3V | ±3% | 디지털 출력 공급 |
| DVDD | 1.2V | ±2% | 디지털 코어 공급 |
| AFVCC | 1.2V | ±2% | 아날로그 프론트 엔드 공급 |
중요한 운영 요구 사항:
전원을 켜기 전에 모든 전원 공급 전압을 멀티미터로 확인합니다.
시스템 가동 중인 동안 전력 점퍼를 조정하지 마십시오.
전압을 초과하면 칩이 영구적으로 손상될 수 있습니다.
이사회는 산업용 연결 솔루션을 채택합니다.
물리적 인터페이스: 44핀 듀얼 라인 핀 헤더 (2.54mm 표준 피치)
신호 프로토콜: MIPI CSI-2 표준을 완전히 준수합니다.
호환되는 장치: 우리의 테스트 박스 제품의 전체 범위에 적합
보호 설계:
ESD 보호 등급: ±8kV 접촉 방출
금으로 덮인 핀은 장기간 접촉 신뢰성을 보장합니다
