원래 장소:
첸젠 중국
브랜드 이름:
dothinkey
인증:
CE
모델 번호:

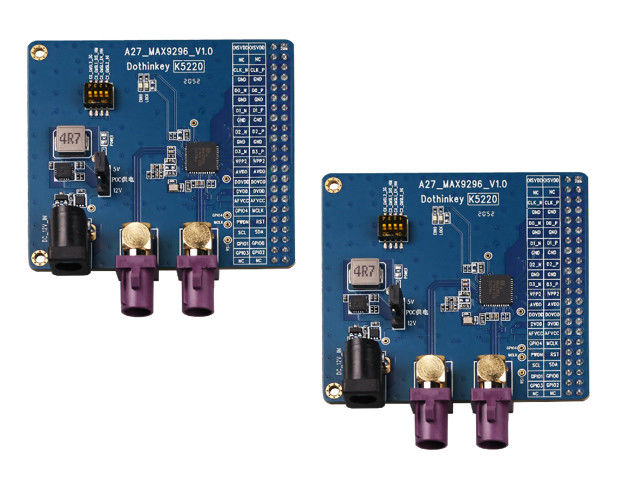

MAX9296
1. POC 전원 공급 스키마 듀얼 모드 전원 공급 (J6를 통해 선택할 수 있습니다): DC 소켓 전원 공급: 외부 12V / 1A 전원 어댑터가 필요합니다.J5 점퍼를 통해 12V 또는 5V 출력을 선택합니다 (시험 모듈의 연소를 방지하기 위해 공장에서는 기본적으로 5V로 설정됩니다.). 테스트 챔버의 전원 공급: 외부 전원 공급이 필요하지 않으며 전원 공급은 테스트 박스에서 직접 제공됩니다. POC 전압은 AP 구성 (J5 실패) 을 통해 설정됩니다.UC930 테스트 박스는 4V에서 18V까지 조절 가능한 출력을 지원합니다..
2MAX9296 칩 전원 공급 요구 사항 테스트 챔버에서 4 개의 전원 공급 장치가 필요합니다: AFVCC & DVDD: 고정 1.2V (AP 구성에 의해 잠금되어야합니다). AVDD: 고정 1.8V (AP 구성 잠금). DOVDD: 1.8V~3.3V 유연한 조절을 지원합니다. 참고: 칩 손상을 피하기 위해 전원을 켜기 전에 전압 구성을 확인하십시오.
3. API 설명 표준 MIPI 테스트 박스 인터페이스와 호환되는 2.54mm pitch 44PIN 이중 행 핀이 예약되어 있습니다.
4. MAX9296 호환성 참고 이론적으로, GMSL1/GMSL2 복수 연쇄가 지원되지만, 해당 레지스터 매개 변수 그룹은 결합된 모델에 따라 구성되어야 합니다.
5. DIP 스위치 사용 사양 4 위치 독립적인 DIP 스위치: 각 사람은 하드웨어 기능에 대응합니다. 규칙: 한 번에 한 사람 만 ON로 설정 할 수 있습니다. 수정 후,다시 켜야 합니다.
