원래 장소:
첸젠 중국
브랜드 이름:
dothinkey
인증:
CE
모델 번호:

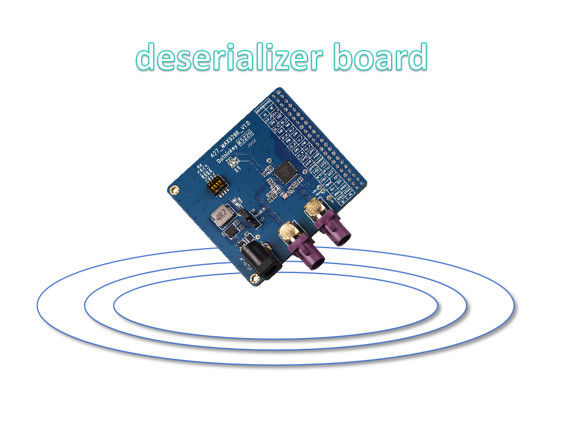

MAX9296
두 가지 모드 (J6에 의해 선택)
DC 소켓:
외부가 필요합니다.12V/1A 어댑터.
사용J5선택12V 또는 5VPOC 전력 (공장의 기본값:5V클라이언트 모듈을 보호하기 위해)
테스트 박스 전원 공급 장치:
외부 어댑터가 필요 없어요
POC 전압은AP 설정(J5 장애인)
에 대해UC930 시험 상자, POC 범위:4V~18V.
4개의 파워 레일 (시험 상자에 의해 공급되어야 한다):
AFVCC와 DVDD:고정된1.2V(AP 설정)
AVDD:고정된1.8V(AP 설정)
DOVDD:조정 가능 (1.8V~3.3V필요에 따라).
경고:전압이 올바르게 설정되어 있는지 확인켜기 전에칩에 손상을 입지 않도록
44핀 듀얼 라인 헤더 (2.54mm 피치)테스트 박스와 MIPI 인터페이스 호환성
지원GMSL1/GMSL2 시리즈화기하지만 필요해요다른 레지스터 구성각 시리즈화 모델에 대해
4인1 DIP 스위치:각 스위치는 독특한 하드웨어 기능을 제어합니다.
규칙:
그냥하나의 스위치설정할 수 있습니다ON한 번에
보드를 재충전시켜DIP 설정을 변경한 후 변경이 효력을 발생하도록 합니다.
확인POC 전압 요구 사항전력 모드를 선택하기 전에 시험중인 모듈의
두 번 확인MAX9296 동력 레일 설정손상을 방지하기 위해 AP 구성으로
레지스터 초기화에서 충돌을 피하기 위해 DIP 스위치 지침을 따르십시오.
