GMsl deserializer MIPI

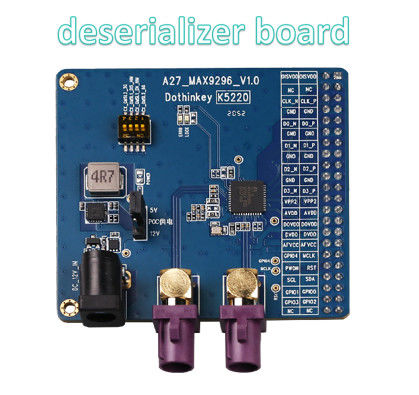

(1) POC 전원 공급에 대해: 디코더 보드는 POC 전원 공급에 DC 소켓 또는 테스트 박스의 두 가지 전원 공급 모드를 사용할 수 있습니다 (J6에 의해 선택됩니다). DC 소켓 전원 공급이 선택되면디코더 보드는 외부 12V / 1A 전원 어댑터를 별도로 연결해야합니다., 그리고 12V 또는 5V를 POC 전원 공급 장치로 J5까지 선택합니다. 시험 방의 전원 공급 장치를 선택할 때,디코더 보드는 별도의 외부 전원 공급 장치가 필요하지 않으며 AP 구성을 통해 POC에 전원을 공급하도록 구성 할 수 있습니다 (이 경우 J5 점프 캡이 실패합니다.), 그리고 UC930 실험실의 경우 POC 공급 범위는 4V에서 18V까지 설정할 수 있습니다. J5 및 J6의 위치는 아래 그림에서 표시됩니다.우리의 공장 기본 설정은 DC 소켓의 5V 출력입니다 (클라이언트 모듈을 태우지 않도록), 사용자는 사용 전에 시험중인 모듈의 실제 전원 공급 요구 사항에 따라 적절한 POC 전원 공급을 선택해야 합니다.

(2) 디코더 보드 칩의 전원 공급에 대해: 이 디코더 보드의 MAX9296 칩은 외부로 4개의 전원 공급 장치로 설정되어야 합니다.그리고 4개의 전원 공급 장치가 시험 상자에서 공급되어야 합니다., AFVCC와 DVDD는 AP 끝에서 1.2V로 고정되어야 하며, AVDD는 AP 끝에서 1.8V로 고정되어야 하며, DOVDD는 필요에 따라 1.8-3.3V 범위에서 설정되어야 합니다.AP에 다른 전압 설정이 있는 경우도면을 만들기 전에 MAX9296 칩에 손상을 방지하기 위해 이러한 채널의 전압이 지정된 범위로 설정되지 않도록해야합니다.

(3) 인터페이스에 대해: 디코더 보드는 우리의 테스트 박스 제품의 표준 MIPI 인터페이스와 도킹을 위해 2.54mm 피치, 듀얼 라인 44PIN 핀 헤더를 예약했습니다.

(4) MAX9296에 대해: 공식 정보에 따르면 MAX9296은 이론적으로 다양한 GMSL1/GMSL2 시리즈라이저와 결합 될 수 있으며 다른 GMSL 시리즈라이저와 결합되면다른 레지스터 매개 변수 그룹을 구성해야 합니다..

(5) DIP 스위치에 대해: 디코더 보드의 DIP 스위치는 4in1 DIP 스위치입니다. 각각은 독립적인 하드웨어 설정을 나타냅니다.각 하드웨어 설정은 켜기 초기화 레지스터 설정의 특별한 기능에 해당합니다., 한 번에 하나의 DIP 비트만 "ON"로 설정할 수 있으며, 각 DIP 비트가 설정된 후, 이 설정이 효력을 발휘하기 위해 디코더 보드가 다시 전원을 공급해야 합니다.
