원래 장소:
첸젠, 중국
브랜드 이름:
Dothinkey
인증:
CE
모델 번호:
TP2860

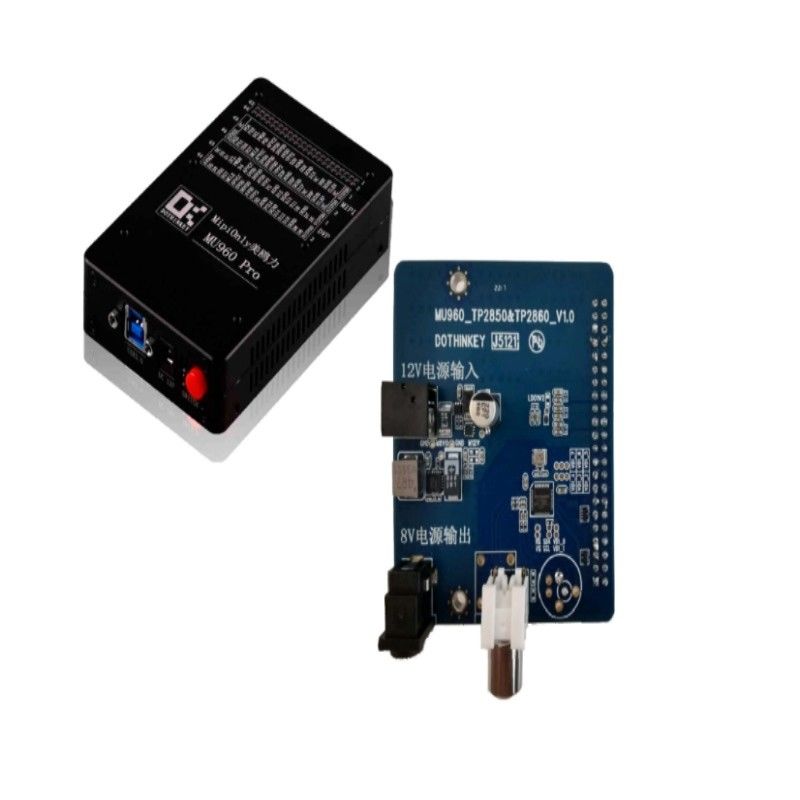

TP2860 이미지 어래버 MU960용 디세리얼라이저
특징:
1. 자동차 모듈 디코딩 솔루션에 적합한 AHD/TVI 타입 모듈을 디코딩하는 것을 지원합니다.
2. MIPI 신호 출력, 자동차 모듈의 이미지 획득을 달성하기 위해 이미지 Grabber MU960/UC930과 결합.
스펙트럼
| 전원 공급 장치 (DC 전원 공급 모드) | DC 12V/ 1A |
| 두께 | 10.6mm ± 0.1mm |
| 넓은 | 60 ± 0.1mm |
| 길이 | 69mm ± 0.1mm |
| 모듈 인터페이스 | AHD, TVI, CVBS |
| AHD 및 TVI | 720P, 960P, 1080P를 지원합니다. |
| CVBS | 지원 720P, 960P |
| 표준 MIPI 인터페이스와 함께 이미지 Grabber를 지원 | |
| I2C 속도 | 100KHz~400KHz |
| TP2860 IO 레벨 표준 | 1.8V 또는 3.3V (선택) |
| 지원되는 전원 공급 방법 | 8V |
2. 사용 전에 경고!!!
(1) POC 전원 공급에 관하여: 이 디세리얼라이저의 POC 전원 공급은 DC 소켓을 통해 외부 12V 전원 공급에서 8V 작동 전압으로 변환됩니다.그래서 deserializer는 별도의 외부 12V / 1A 전원 어댑터를 필요로.
(2) 디세리얼라이저 칩의 전원 공급에 관해서는: 이 디세리얼라이저의 TP2860 칩은 세 개의 외부 전원 공급원을 필요로 합니다. 전원 공급은 DVDD, DOVDD,이미지 캡처의 AVDDDVDD는 1.2V, DOVDD는 1.8V 또는 3.3V, AVDD는 3.3V로 구성되어야 합니다. 작동하기 전에,모든 전압 설정이 TP2860 칩에 손상을 입지 않도록 지정된 범위를 초과하지 않도록 해야 합니다..

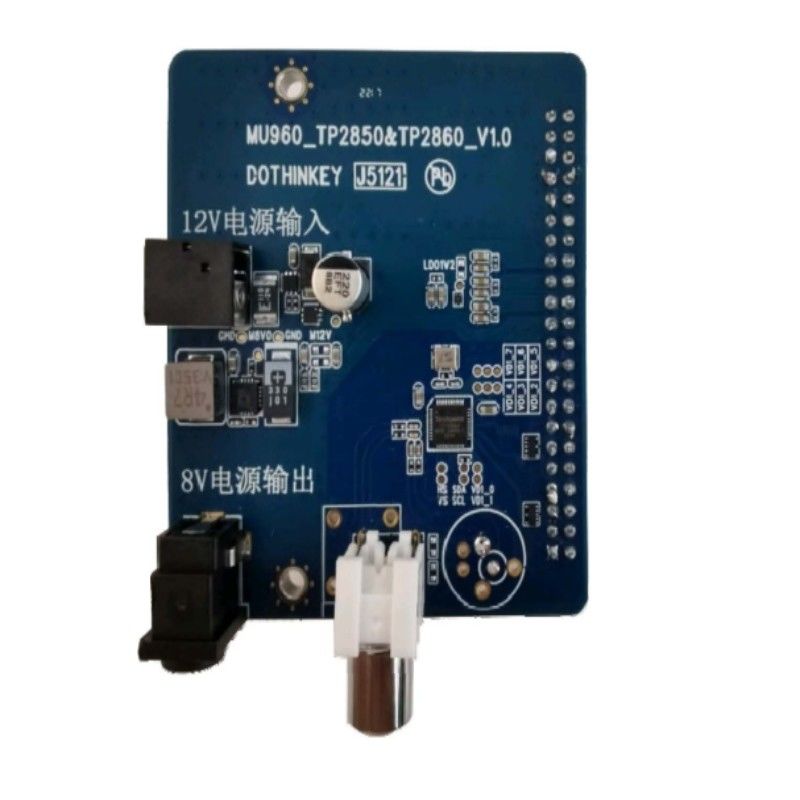

(3) 인터페이스에 관해서는: 이 deserializer는 2.54mm 간격, 이중 행 44PIN 핀 인터페이스를 우리의 회사의 표준 MIPI 인터페이스를 맞추기 위해 예약합니다.시험 모듈을 연결하기 위한 RCA 동축 연결 장치.
3디세리얼라이저 인터페이스 설명:
