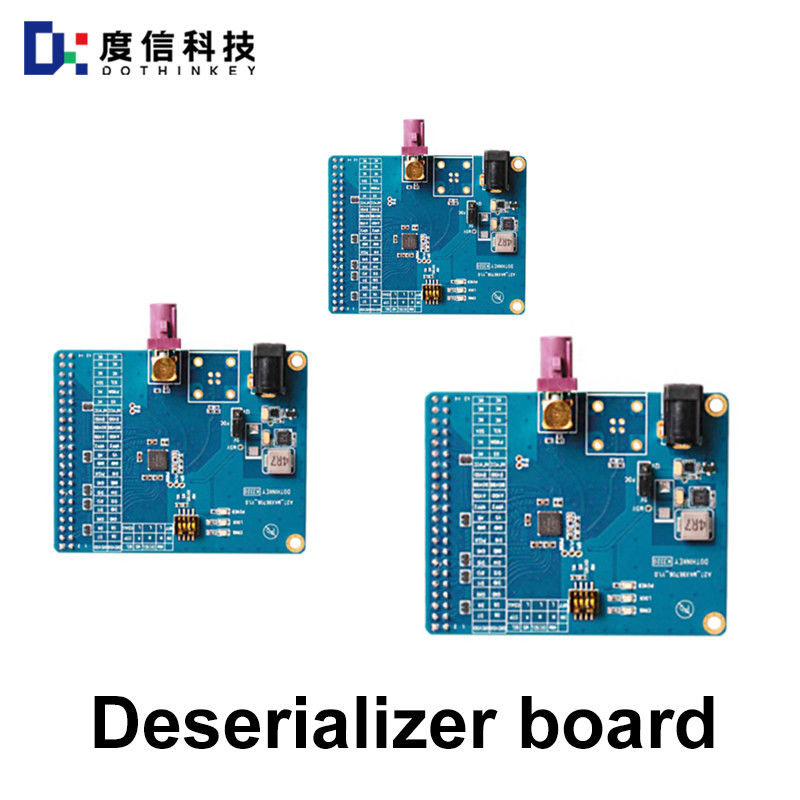

디세리얼라이저 보드 도틴키 제조

디세리얼라이저 보드 도틴키 제조

산업 디세리얼라이저 보드는 신호 처리 장치로, 주로 센서나 카메라에서 나오는 원시 데이터 신호를 해상 가능한 이미지나 제어 명령어로 변환하는데 사용된다.이것은 기계 비전 분야에서 널리 사용됩니다., 자동 검출, 산업 제어 등 주요 기능은 프로토콜 변환 (예를 들어 MIPI CSI-2, LVDS), 데이터 디코딩 (예를 들어 RAW 이미지,압축된 형식) 및 신호 조건화 (e예를 들어 소음 필터링, 시간 조정) 기술 원칙, 응용 시나리오 및 전형적인 사례에 대한 설명은 다음과 같습니다.
I. 산업용 디세리얼라이저 보드의 기술 원리와 기능
1신호 프로토콜 분석 및 변환
입력 신호 유형: 디세리얼라이저 보드는 일반적으로 원형 이미지 데이터를 포함하는 차분 신호 (예를 들어, MIPI CSI-2의 HS 모드) 또는 병렬 신호 (예를 들어, DVP 인터페이스) 를 수신합니다.RAW 형식) 또는 카메라 모듈에서 출력되는 제어 명령어.
프로토콜 처리: 예를 들어 MIPI CSI-2 프로토콜의 경우 Deserializer 보드는 계층 구조 (응용 계층, 프로토콜 계층, 물리적 계층) 를 처리해야 합니다.데이터 패킷화/파킷화 해제 포함, 오류 수정 (예를 들어, CRC) 및 채널 관리. 예를 들어 Dothinkey의 이미지 Grabber를 가져가면, FPGA를 통해 CPHY LRTE 모드의 지원을 실현합니다.이것은 전통적인 특수 칩이 프로토콜 버전의 제한 때문에 이미지를 생성할 수 없다는 문제를 해결.
출력 인터페이스: 디코딩 된 데이터는 USB3를 통해 컴퓨터 또는 호스트 컴퓨터로 전송됩니다.0, GigE Vision 또는 HDMI 인터페이스, 실시간 이미지 분석 또는 저장을 지원합니다.

2데이터 디코딩 및 이미지 처리
RAW 이미지 디코딩: 카메라 모듈에서 출력되는 RAW 데이터 (예: 바이어 포맷) 는 표준 이미지 포맷 (예: RGB,YUV) 를 디세리얼라이저 보드를 통해 후속 분석을 위해예를 들어, Dothinkey의 UC930 이미지 Grabber는 고정밀 전류 감지 (최저 10nA) 를 지원하고 USB3.0 인터페이스를 통해 처리 된 데이터를 전송합니다.
압축 형식 처리: 일부 Deserializer 보드는 H의 실시간 디코딩을 지원합니다.264, H.265 및 기타 비디오 인코딩, 고해상도 비디오 스트림 (예: 8K 모니터링) 을 요구하는 시나리오에 적합합니다.

3신호 조건화 및 최적화
노이즈 필터링: 하드웨어 회로 또는 디지털 신호 처리 (DSP) 알고리즘을 통해 신호 간섭을 줄여 이미지 품질을 향상시킵니다.
타이밍 정렬: 이미지 정렬 오류를 피하기 위해 멀티 채널 데이터 (예를 들어, 멀티 카메라 모듈) 의 동기화된 전송을 보장합니다.
