원래 장소:
첸젠, 중국
브랜드 이름:
Dothinkey
모델 번호:
A27_MAX96706

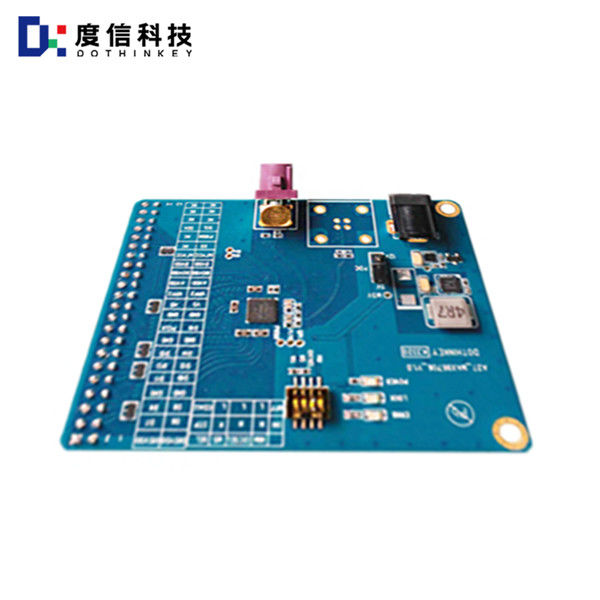

이미지 센서 보드 A27_MAX96706
Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.
DVP 신호 출력 값은?
DVP (디지털 비디오 포트) 는 평행 출력 모드를 가진 전통적인 센서 출력 인터페이스입니다. DVP 인터페이스의 데이터 비트 너비는 CMOS 레벨 신호를 사용하여 8비트, 10비트, 12비트 또는 16비트가 될 수 있습니다.최대 속도는 96MHz 정도입니다..최대 속도는 대략 96MHz입니다.
DVP 인터페이스의 주요 신호는 다음과 같습니다.
PCLK (픽셀 클럭): 픽셀 클럭, 각 클럭은 하나의 픽셀 데이터에 대응합니다.
HSYNC (Horizontal Synchronization): 각 라인의 데이터 전송을 제어하는 라인 동기화 신호.
VSYNC (Vertical Synchronization): 각 프레임의 데이터 전송을 제어하는 프레임 동기화 신호.
데이터: 픽셀 데이터, 정확한 비트 폭은 ISP 또는 베이스밴드 지원에 따라 다릅니다.
DVP 인터페이스의 특징은 다음과 같습니다.
평행 출력: DVP는 평행 전송을 사용하며, 이는 느리고 낮은 대역폭을 가지고 있습니다.
CMOS 레벨 신호: CMOS 레벨 신호는 차분 신호 대신 사용됩니다.
실제 DVP 인터페이스는 일반적으로 영상 데이터 전송 및 처리를 위해 이미지 센서와 이미지 처리 칩 (ISP) 을 연결하는 데 사용됩니다. 예를 들어,ISP 칩은 외부 클럭 입력 (MCLK 또는 XCLK) 을 제공 합니다., 그리고 센서 안의 PLL는 PCLK를 생성하기 위해 계산합니다. 그 주파수는 이미지의 크기와 프레임 속도 및 해상도에 의해 결정됩니다.
