원래 장소:
첸젠, 중국
브랜드 이름:
Dothinkey
모델 번호:
A27_MAX96706
다기능 디세리얼라이저 보드

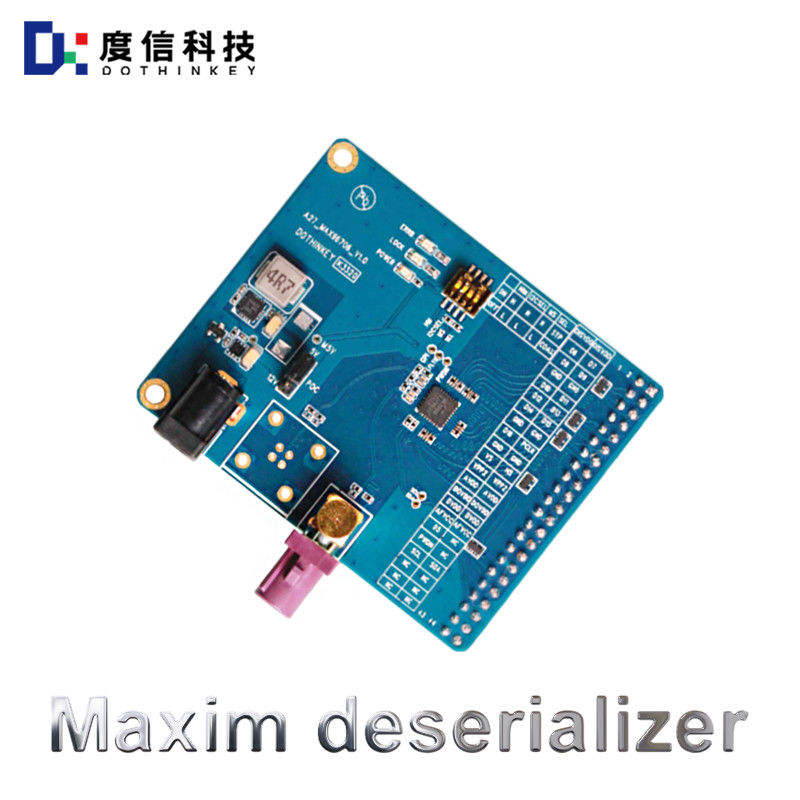

도틴키의 A27 MAX96706 다기능 디세리얼라이저 보드
사용 전에 읽어야 합니다.
P0C 전원 공급에 대해: 이 Deserializer 보드는 사용자가 POC 전원 공급에 선택할 수 있도록 SV와 12V 두 전압을 제공합니다.우리의 공장 기본 설정은 SV 출력입니다, 사용자는 사용 전에 시험중인 모듈의 전압 요구 사항에 따라 적절한 전원 공급 전압을 선택하기 위해 점퍼 캡을 사용해야합니다. 점퍼 캡 설정을 위해 저희에게 문의하십시오.
Deserializer 보드 칩 전원 공급: MAX96706이 Deserializer 보드에서 외부 전원 공급 (IWDVDD, AVDD, DOVDD) 을 필요로, 3 차원 전원 공급은 이미지 Grabber에 의해 공급되어야 합니다,그 중 DVDD와 AVDD가 AP 터미널에 1로 설정되어야 합니다..8V DOVDD 1.8-3.3V 범위에서 설정 필요에 따라, 지도의 작동, 당신은 전압 설정이 정해진 한계를 초과하지 않도록해야합니다,그리고 여러 채널의 전압 설정여러 회로의 전압 설정은 MAX96706 칩에 손상을 입지 않도록 지정된 범위를 초과해서는 안됩니다.
인터페이스에 대해:이 Deserializer 보드는 DVP를 지원하는 MU960 시리즈 제품과의 충돌에 전념하는 2X22PIN DVP 인터페이스를 예약했습니다.
MAX96706의 공식 정보에 따르면, MAX96706는 원칙적으로 MAX96705-MAX96711 시리즈라이저와 결합하는 데 사용됩니다.그리고 그것은 또한 다른 GMSL 연쇄화와 함께 상호 작용 작업을 구현하는 데 사용할 수 있습니다, 하지만 사용 전에 이 때 몇 가지 제한 사항이 있습니다.사용자들은 MAXM의 공식 데이터 셰이트 요구 사항과 QA 팁의 공식 웹 사이트를 주의 깊게 따라야합니다.. 디자인
디세리얼라이저 보드의 DIP 스위치가 설정될 때마다, 보드는 현재의 설정이 효력을 발휘하기 위해 다시 전원을 공급해야 합니다.
