원래 장소:
첸젠, 중국
브랜드 이름:
Dothinkey
모델 번호:
GSL20
휴대전화 카메라 모듈을 테스트하는 장비

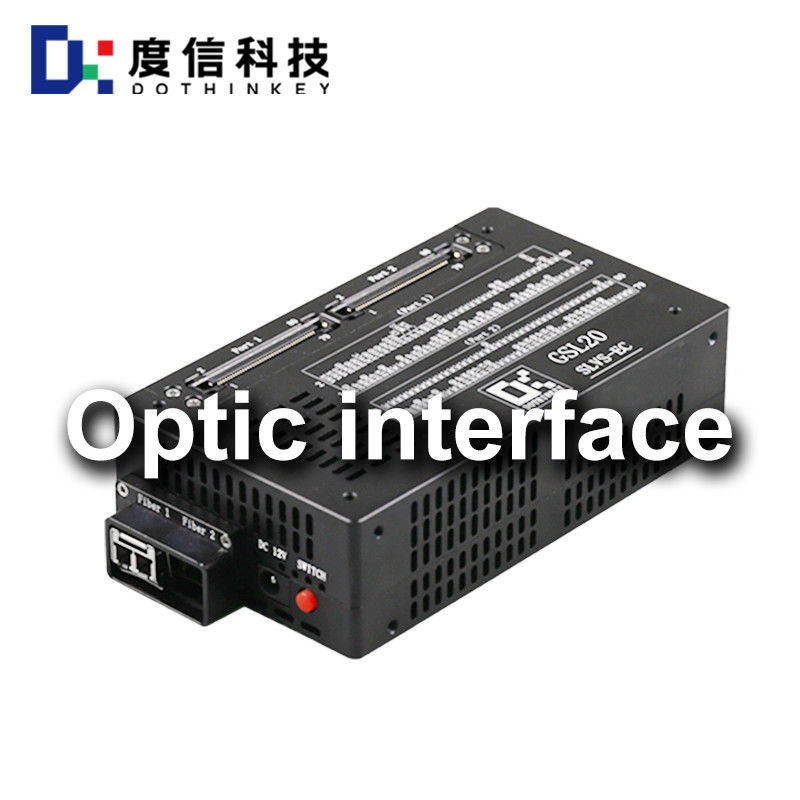

도틴키가 휴대폰 카메라 모듈 테스트를 위한 이미지 어래버를 출시
이 GSL20의 이미지 어래버는 각 이미지 센서에 2개의 GND 세트를 가지고 있습니다. 이미지 센서의 GND를 나누지 않는 경우,DGND와 AGND는 이미지 센서의 GND와 함께 연결될 수 있습니다.; 만약 수요가 이미지 센서의 GND를 나누는 것이라면, 이미지 센서의 디지털 토대가 DGND에 연결된다.그리고 이미지 센서 또는 다른 GND의 아날로그 토대가 AGND에 연결되어 있습니다..
GSL20의 I2C 핀의 내부 끌어올림 저항은 DOVDD에 연결하기 위해 4.7K, 1.5K 및 560R로 나뉘어 있습니다.해당 함수를 통해 실제 응용 프로그램에 따라 다른 값으로 펄업 저항으로 구성 할 수 있습니다., 그리고 기본은 1.5K 당기는 저항입니다.
