원래 장소:
첸젠 중국
브랜드 이름:
do3think
모델 번호:
UC930_MAX9296A

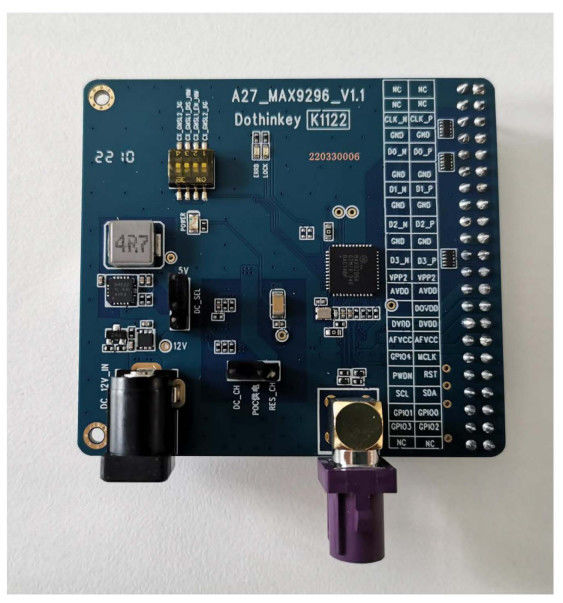

1.POC 전원 공급에 대해: 이 디코더 보드는 VPP2를 사용하여 POC를 기본으로 전원 공급하고 DC 기지에 외부 전원 공급이 필요하지 않습니다. 필요한 경우 외부 전원 공급을 사용하여DC 소켓은 12V/1A로 공급됩니다., 그리고 나서 DC12V 또는 DC5V를 선택하여 점프 캡을 통해 POC에 전원을 공급합니다.
2. 디코더 보드 칩 전원 공급 장치에 대해: 이 디코더 보드의 MAX9296A 칩은 4개의 전원 공급 장치로 테스트 박스에 의해 공급됩니다.테스트 박스는 이 쿼드 전원 공급 장치로 구성되어야 합니다, AVDD=1.8V, DOVDD=3.3V, DVDD=1.2V, AFVCC=1.2V. 도출 작업 전에, 전압이 MAX9296A 칩에 손상을 방지하기 위해 지정 범위를 초과하지 않도록해야합니다.
3인터페이스에 대해: 이 디코더 보드는 우리의 테스트 박스 제품 표준 MIPI 인터페이스와 도킹을 위해 2.54mm 피치, 이중 줄 44PIN 핀 헤더 인터페이스를 채택합니다.
